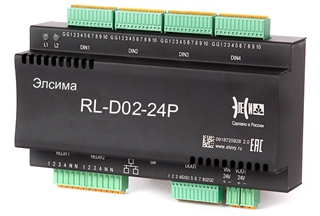

Элсима-RL-D02 — Интеллектуальное реле
Руководство по
эксплуатации Элсима RL-D02
Технические характеристики реле Элсима RL-D02
|
Наименование параметра |
Значение |
|
Габаритные размеры модуля, не более |
169,0´115,5´56,5 мм |
|
Масса модуля, не более |
0,3 кг |
|
Интерфейсы модуля и поддерживаемые протоколы: |
|
|
Количество разъемов подключения по интерфейсу RS-485 Количество разъемов для подключения Ethernet 10/100 Mbit Поддерживаемые протоколы: |
1 шт. 1 шт. Modbus-TCP (server) Modbus-RTU (slave) |
|
Поддерживаемые протоколы |
|
|
Количество разъемов для подключения Ethernet 10/100 Mbit Поддерживаемые протоколы:
|
1 шт.
|
|
Цепи питания |
|
|
Напряжение питания модуля:
|
20…28 В DC 90…264 В AC |
|
Потребляемая мощность (без учета потребления датчиков, подключенных к встроенному источнику питания), не более |
4 Вт |
|
Выходное напряжение встроенного источника питания (для исполнения Элсима RL-D02-220Р) |
24,0 ± 2,4 В |
|
Выходной ток встроенного источника питания, не менее |
0,3 А |
|
Дискретные входы модуля УВВ |
|
|
Количество гальванически развязанных групп |
2 шт. |
|
Количество дискретных входов |
20 шт. |
|
Напряжение логического нуля |
от минус 3 до плюс 5 В |
|
Напряжение логической единицы |
от 15 до 30 В |
|
Максимальный ток логической единицы |
10 мА |
|
Напряжение гальванического разделения между дискретными входами и внутренней шиной модуля УВВ (эффективное значение), не менее |
1500 В |
|
Дискретные выходы модуля УВВ |
|
|
Количество дискретных выходов типа «Открытый коллектор»*1 |
8 шт. |
|
Количество дискретных выходов типа «Реле» |
4 шт. |
|
Общая гальваническая развязка от внутренней шины модуля УВВ (эффективное значение ) выходов типа "Открытый коллектор", не менее |
1500 В |
|
Количество гальванически развязанных групп |
2 шт. |
|
Гальваническая развязка от внутренней шины модуля УВВ (эффективное значение) групп релейных выходов, не менее |
2000 В |
|
Максимальное коммутируемое напряжение для выходов «Открытый коллектор» |
30 В |
|
Максимальное коммутируемое напряжение для релейных выходов |
250 В AC |
|
Максимальный коммутируемый ток для выходов «Открытый коллектор» |
300 мА |
|
Максимальный коммутируемый ток для релейных выходов |
2 А |
|
Остаточное напряжение в состоянии «Включено» для выходов «Открытый коллектор», не более |
1 В |
|
Примечание Предусмотрена защита от подачи напряжения обратной полярности и выбросов напряжения при коммутации индуктивной нагрузки для выходов типа «Открытый коллектор» |
|
Габаритные размеры Элсима RL-D02
Перечень исполнений интеллектуального реле Элсима RL-D02
Интеллектуальное реле Элсима RL-DYY-ZZ-U:
- D – модуль УВВ дискретный (Основное функциональное назначение);
- YY - Порядковый номер разработки;
- ZZ - Напряжение цепей питания:
- – 24 – 24 B DC;
- –48 – 48 В DC;
- –220 – 220 В AC.
- U - Тип внешних соединителей (Р - разъёмы).
|
Наименование изделия |
Краткое описание |
Поставка |
|
Элсима RL-D02-24Р |
Интеллектуальное реле Элсима D02, напряжение питания 24 В |
Со склада |
|
Элсима RL-D02-220Р |
Интеллектуальное реле Элсима D02, напряжение питания 220 В |
Со склада |
|
Другие исполнения |
|
Изготавливаются по отдельному заказу |
Комплект поставки
|
1 Интеллектуальное реле Элсима D02 – 1 шт.; 2 Интеллектуальное реле Элсима D02. Паспорт – 1 экз.; 3 Интеллектуальное реле Элсима D02. Гарантийный талон – 1 экз.; 4 Руководство по эксплуатации, сервисная программа руководство по эксплуатации и копии разрешительных документов на электронном носителе – 1 шт.; 5 Упаковка - 1 компл. |
