Общие сведения

Источники питания серии EF A/EF D предназначены для обеспечения стабилизированного питания электронного оборудования высокой степени ответственности. Источники имеют компактный размер и посадочное крепление на DIN-рельс.

Превосходные электрические параметры, высокая устойчивость к внешним помехам, дистанционная диагностика, компенсация провалов напряжения, защита от перенапряжения, перегрузки, прочный пластиковый (модель EF A 1AC/24DC-1) или металлический корпус позволяют использовать источники питания серии EF A/EF D в жестких условиях промышленной эксплуатации на необслуживаемых технологических объектах.

Применение источников питания серии EF A/EF D позволяет строить системы питания на различные выходные мощности, с возможностью организации резервированных систем электропитания с функцией «горячей» замены.

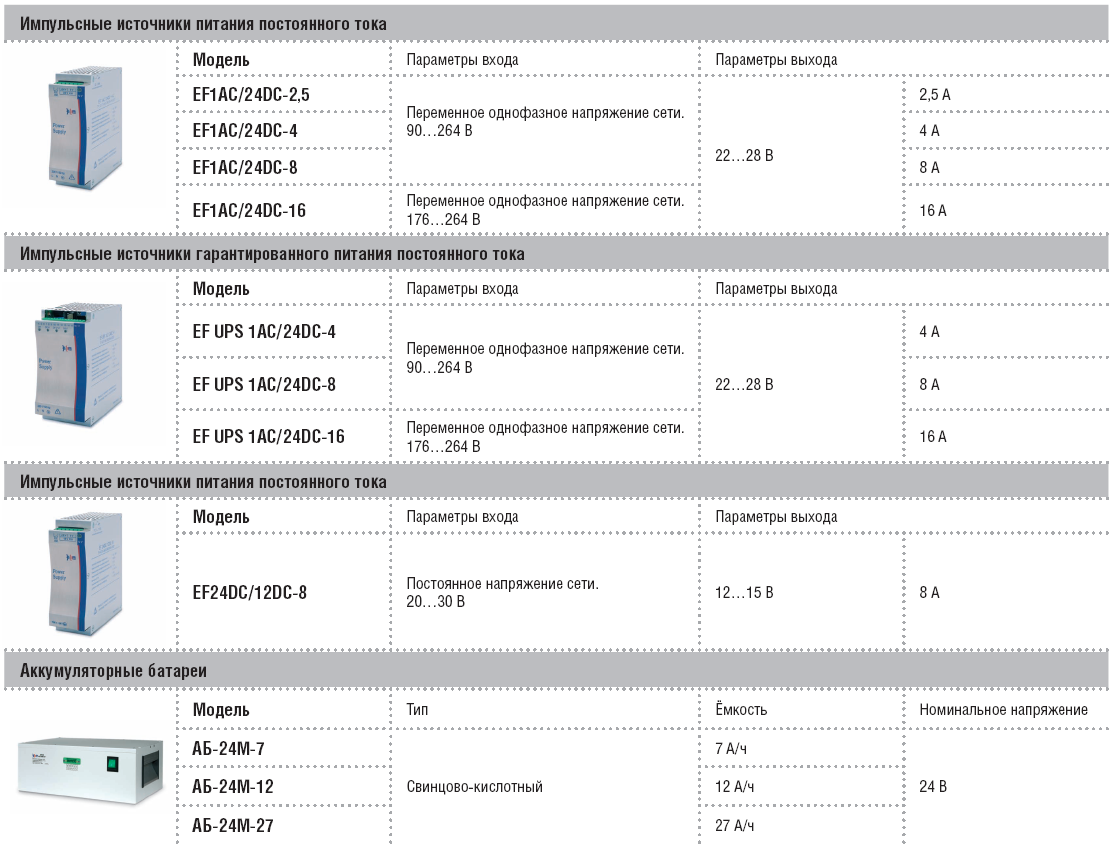

Номенклатура источников питания включает в себя:

  • Источники питания AC/DC
  • Источники бесперебойного питания
  • Аккумуляторные модули
  • Источники питания DC/DC
  • Диодный модуль для контроля параллельно подключенных источников питания
  • Источники питания бескорпусного исполнения для установки на печатную плату



pdf Разрешительные документы

pdf Руководство по эксплуатации

Источники питания AC/DC

Источники питания AC/DC

Диапазон входного напряжения: 90…264 В AC

Номинальное выходное напряжение: 24 В, 48 В

Максимальный ток нагрузки: 1 - 16,7 А



Источники бесперебойного питания

Источники бесперебойного питания

Диапазон входного напряжения: 90…264 В АС

Номинальное выходное напряжение: 24 В

Максимальный ток нагрузки: 4,2 - 16,7 А



Аккумуляторные модули

Аккумуляторные модули

Номинальная емкость: 7,2-27 А·ч

Номинальное напряжение: 24 В

Количество циклов: не менее 300



Источники питания DC/DC

Источники питания DC/DC

Диапазон входного напряжения: 20...30 В

Номинальное выходное напряжение: 12 В; 24 В

Максимальный ток нагрузки: 0,05 А; 4,2 А; 8,3 А



Диодный модуль

Диодный модуль

Диапазон входного напряжения: 2...30 В

Ток одного диода: 20 А

Падение напряжения вход/выход: не более 700 мВ



Источники питания бескорпусного исполнения

Диапазон входного напряжения: 90...305 В AC, 100...370 В DC

Номинальное выходное напряжение: 24 В DC ±10 %

Максимальная емкость нагрузки, µФ: 540
