Автоматическая система пожаротушения
Общие сведения
Система предназначена для контроля пожароопасных зон, оповещения людей о возникновениях нештатных ситуаций и управления исполнительными механизмами для подачи огнетушащих веществ на требуемые объекты. Система осуществляет сбор информации о состоянии каждого объекта и дистанционное управление оборудованием.
Система выполнена в соответствии с документом «ТУ 4371-022-28829549-2002».
Примеры
применения контроллера ЭЛСИ-ТМК
Основные параметры системы
- 64 входных дискретных сигнала типа «Сухой контакт» и 64 выходных дискретных сигнала для контроля за состоянием и управления оборудованием пожаротушения по 3-м направлениям;
- 24 аналоговых сигнала измерения, в том числе с использованием искробезопасных измерительных преобразователей серии ЕТ;
- Контроль состояния пожарных извещателей на 4-х объектах с использованием многоканальных сигнализаторов МС-АП, в том числе в исполнении Exd;
- Управление световыми табло, звуковыми оповещателями и инженерными системами с использованием пожарного прибора СВ-КС;
- Передача данных в систему автоматизации верхнего уровня по протоколу Modbus TCP.

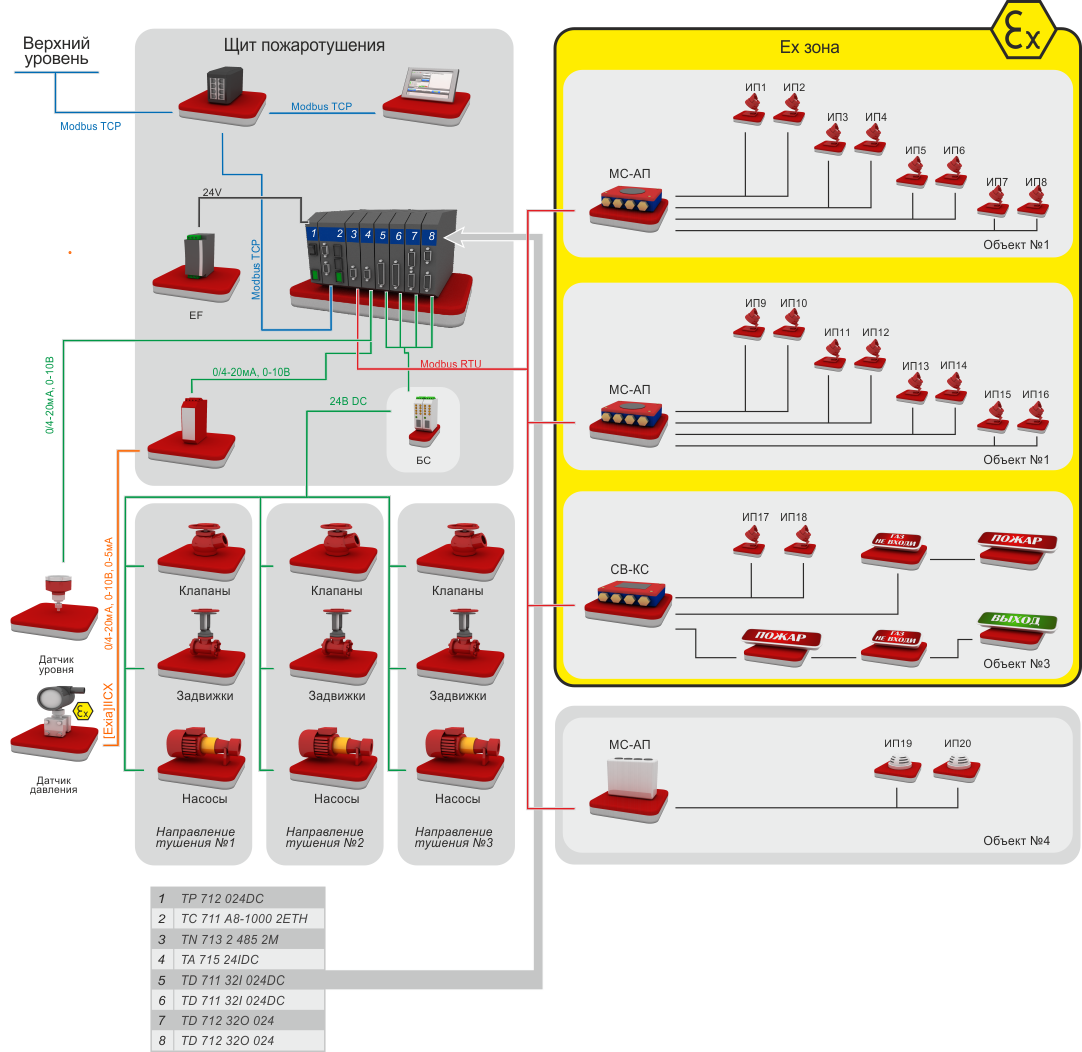

Структурная схема
Спецификация оборудования
| Номер для заказа | Наименование | Количество |
|---|---|---|
| PC-C711C01 | ТС 711 A8-1000 2ETH, Процессорный модуль (512 Мб RAM, 2000 Кб MRAM, 2 ETH) | 1 |
| PC-M700C02 | Драйвер Modbus TCP Slave | 1 |
| PC-D711C01 | TD 711 32I 024DC, Модуль дискретного ввода (32 канала, 24В) | 2 |
| LC-D711C01 | KD711-X10-1,5 - Кабель для подключения модуля TD 711 32I 024DC (1,5 м) | 2 |
| LC-D711C02 | KD711-X11-1,5 - Кабель для подключения модуля TD 711 32I 024DC (1,5 м) | 2 |
| PC-D712C01 | TD 712 32O 024DC, Модуль дискретного вывода (32 канала, 24В) | 2 |
| LC-D712C01 | KD712-X12-1,5 - Кабель для подключения модуля TD 712 32O 024DC (1,5 м) | 2 |
| LC-D712C02 | KD712-X13-1,5 - Кабель для подключения модуля TD 712 32O 024DC (1,5 м) | 2 |
| PC-A715C01 | TA 715 24IDC, Модуль аналогового ввода (24 канала, 14 бит, ток/напряжение) | 1 |
| LC-A715C01 | КА715-X5-1,5 - Кабель для подключения модуля TA 715 24IDC (1,5 м) | 1 |
| PC-N713C02 | TN 713 485 2M, Коммуникационный модуль (RS-485/ RS-422, 1 канал) | 1 |
| LC-N713C04 | KN713-X21-1,5 - Кабель для подключения модуля TN 713 485 2M (1,5 м) | 1 |
| PC-M710C01 | Драйвер Modbus RTU Master | 1 |
| PC-K711C03 | ТК 711 10, Коммутационная панель (количество модулей 10 шт., резервирование питания) | 1 |
| PC-P712C01 | TP 712 024DC Модуль питания (24, 100 Вт, поддержка резервирования) | 1 |
| LC-P712C01 | KP712-1,5 - Кабель для подключения модуля TP 712 024DC (1,5 м) | 1 |
