Автоматизация инженерных систем здания

Общие сведения

Система предназначена для контроля и управления вентиляторами, вентиляционными клапанами, лифтовым оборудованием, задвижками и подпорным насосом на водопроводе для отдельного здания. Система осуществляет сбор информации о состоянии каждого объекта и дистанционное управление оборудованием.

Внедрения: Московский метрополитен

pdf Примеры применения контроллера ЭЛСИ-ТМК

Основные параметры системы

  • 192 дискретных сигнала о состоянии оборудования, 70 дискретных сигналов управления;
  • 576 сигналов Modbus RTU по интерфейсу RS-485 для сбора информации о режимах работы и аварийных состояниях инженерного оборудования, включая измерительные сигналы;
  • Резервирование каналов связи до серверов SCADA Infinity;
  • Опрос оборудования нижнего уровня происходит дискретными сигналами, ввод и вывод удаленных сигналов осуществляется с помощью модулей ТМД (без алгоритмической обработки) и контроллера малой автоматизации Элсима (с локальными алгоритмами);
  • Предусмотрены алгоритмы по одновременному включению/отключению нескольких вентиляторов, управления микроклиматом в помещениях, управления вентиляционными клапанами по приходу сигнала «пожар».

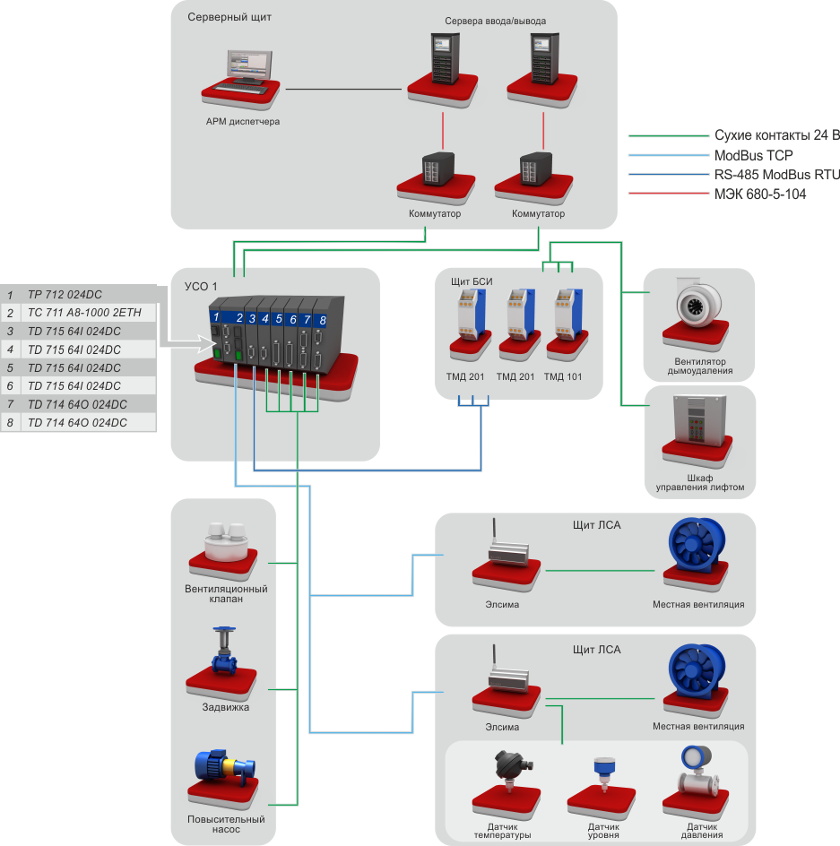

Структурная схема

Автоматизация инженерных систем здания Структурная схема

Спецификация оборудования

Номер для заказа Наименование Количество
PC-C711C01 ТС 711 A8-1000 2ETH, Процессорный модуль (512 Мб RAM, 2000 Кб MRAM, 2 ETH) 1
PC-M700C04 Драйвер ГОСТ Р МЭК 60870-5-104-2004 Slave 1
PC-D715C01 TD 715 64I 024DC, Модуль дискретного ввода (64 канала, 24В) 3
LC-D715C01 KD715-X15-1,5 - Кабель для подключения модуля TD 715 64I 024DC (1,5 м) 3
PC-D714C01 TD 714 64O 024DC, Модуль дискретного вывода (64 канала, 24В) 2
LC-D714C01 KD714-X14-1,5 - Кабель для подключения модуля TD 714 64O 024DC (1,5 м) 2
PC-N713C02 TN 713 485 2M, Коммуникационный модуль (RS-485/ RS-422, 1 канал) 1
LC-N713C04 KN713-X21-1,5 - Кабель для подключения модуля TN 713 485 2M (1,5 м) 1
PC-M710C01 Драйвер Modbus RTU Master 2
PC-K711C02 ТК 711 6, Коммутационная панель (количество модулей 6 шт., резервирование питания) 1
PC-P712C01 TP 712 024DC Модуль питания (24, 100 Вт, поддержка резервирования) 1
LC-P712C01 KP712-1,5 - Кабель для подключения модуля TP 712 024DC (1,5 м) 1
