Коммуникационные модули TN

Особенности

  • «Горячая» замена модулей.
  • Поддержка стандартных открытых промышленных протоколов.
  • Возможность резервирования каналов связи.
  • Согласование интерфейсов связи и преобразование протоколов.
  • Высокоскоростная передача данных.

Общие сведения

Коммуникационные модули предназначены для связи ЭЛСИ-ТМК с контроллерами внутри сети и другим технологическим оборудованием. Коммуникационные модули могут применяться в качестве устройств сбора и перераспределения (маршрутизации) информации в подсистемах, представленных оборудованием различных производителей или типов. Применение коммуникационных модулей обеспечивает:

  • одноранговую и гарантированную связь между ПЛК в рамках сети одного предприятия, распределенного производства;
  • сопряжение со сторонним оборудованием и системами автоматизации. Коммуникационные модули поддерживают следующие типы электросчетчиков со специализированными протоколами: СЕТ-4ТМ, ПСЧ-4ТМ, Меркурий 230, SATEC PM 130, Альфа А1800, ЭНИП-2, CE-301, CE-303, CE-304, ЦЭ6823, ЦЭ6823М, ЦЭ6850, ЦЭ6850М, EMPS D210 S4, МС1000, Multical-III66B/C/D/E/R, Multical-401. При необходимости поддержка специализированных протоколов осуществляется по запросу в короткие сроки.

Коммуникационные модули поддерживают следующие функции:

  • Резервирование каналов связи (для 2-х канальных модулей).
  • Алгоритм адаптивного опроса.
  • Настройка тайм-аута опроса, длительности удержания передатчика в состоянии «Включено» и времени между циклами опроса.
  • Диагностика собственной работоспособности и состояния каналов связи.

pdf Руководство по эксплуатации на коммуникационный модуль TN 713

pdf Руководство по эксплуатации на коммуникационный модуль TN 723

pdf Руководство по применению. Сервисная программа

Модуль TN 713 COM 921

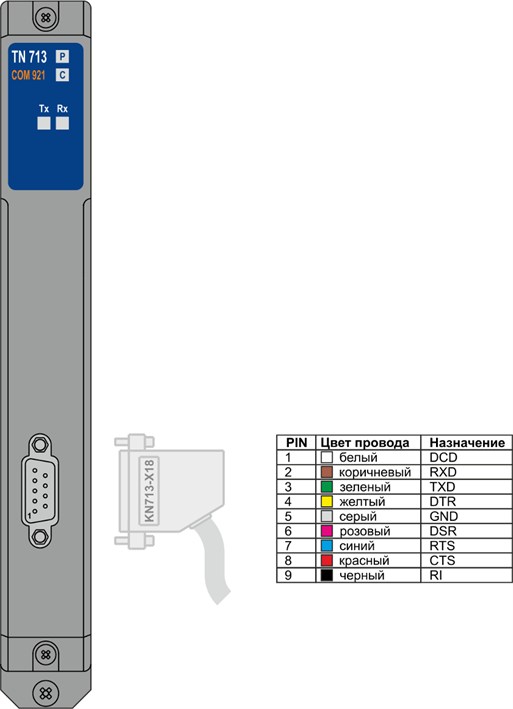

TN 713 COM 921 Схема подключения

Модуль TN 713 485 2M

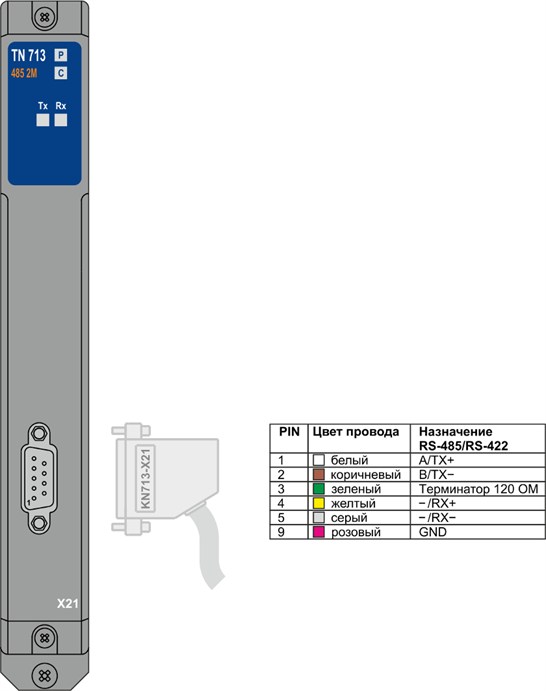

TN 713 485 2M Схема подключения

Модуль TN 713 2 COM 921

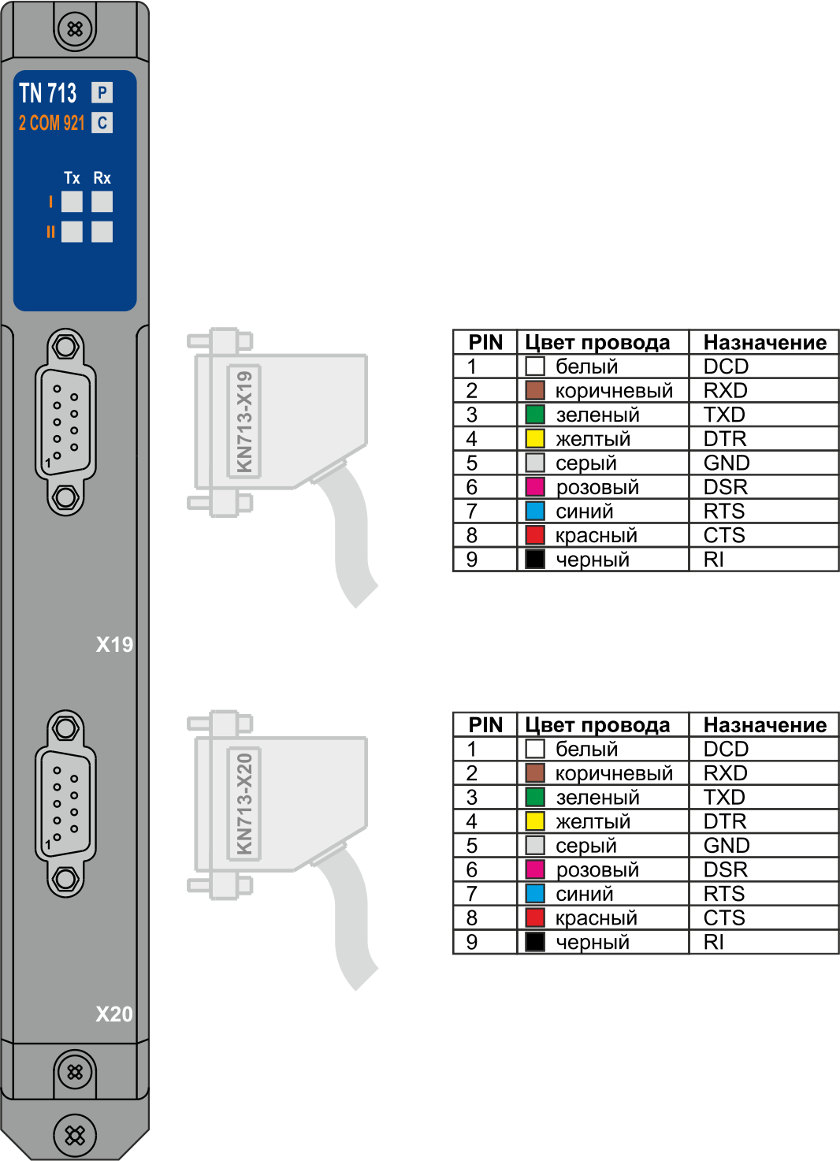

TN 713 2 COM 921 Схема подключения

Модуль TN 713 2 485 2M

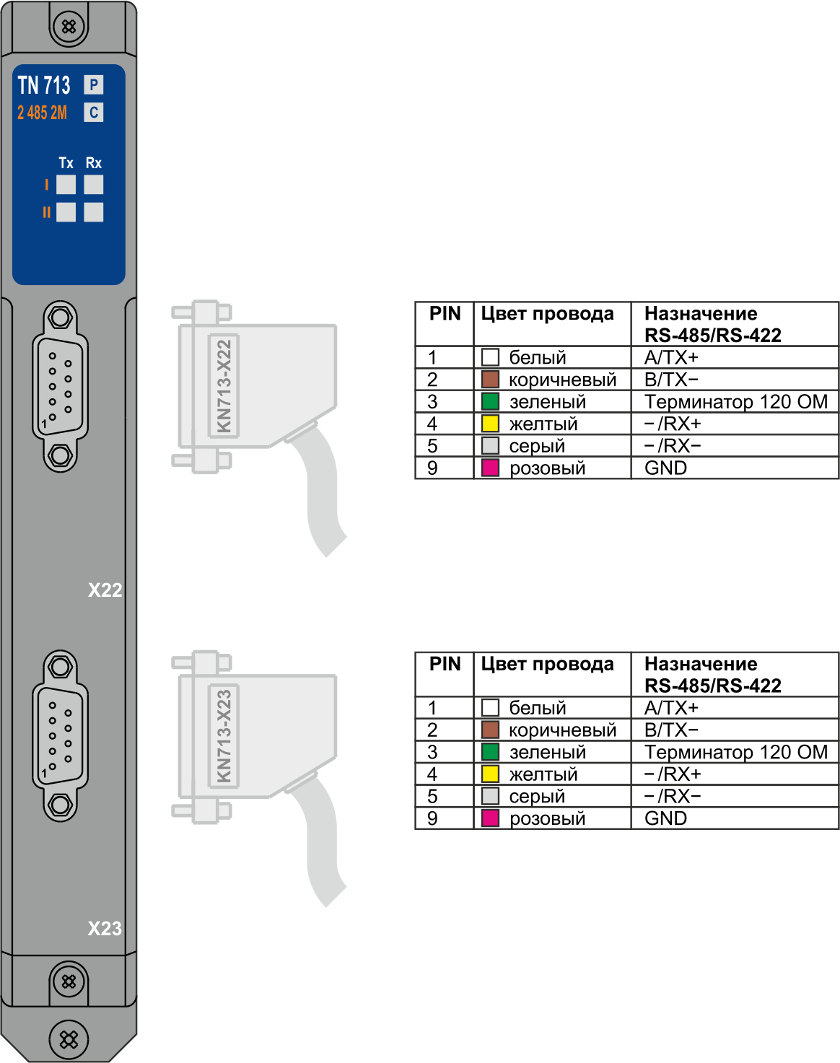

TN 713 2 485 2M Схема подключения

Модуль TN 713 COM 485

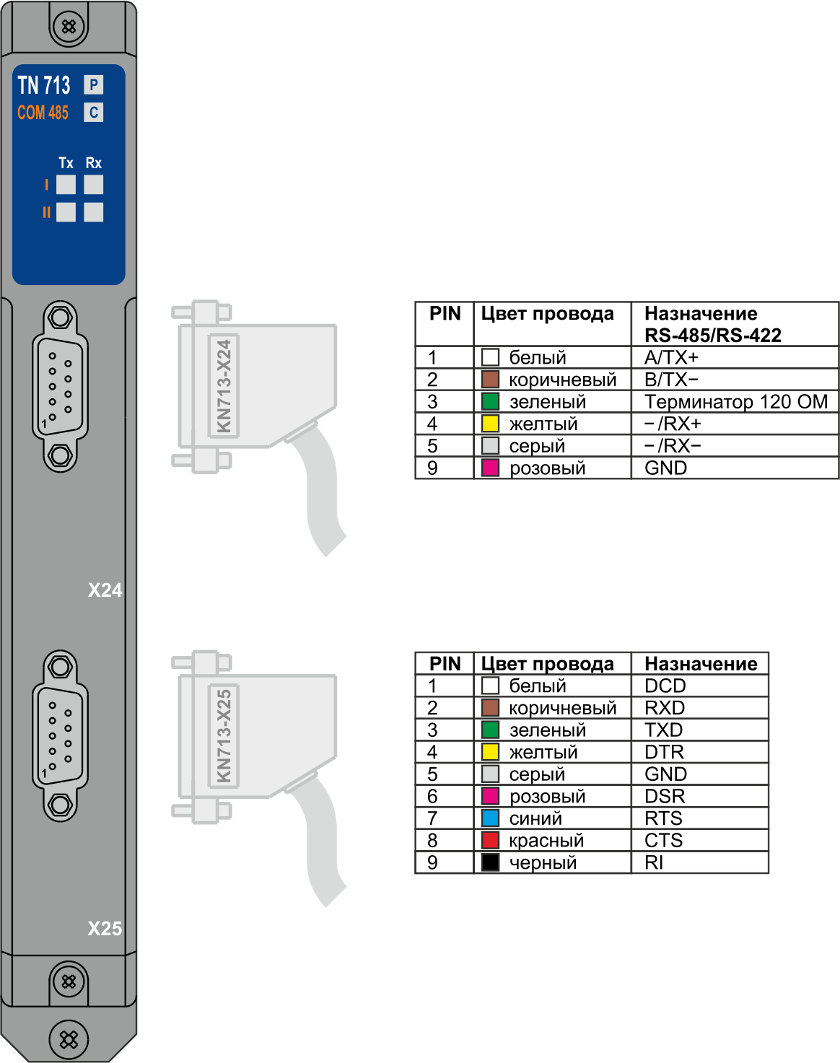

TN 713 COM 485 Схема подключения
