Барьеры искрозащиты ETP-131, ETP-132

Барьеры искрозащиты ETP-131, ETP-132
  • 2 или 3 пассивных однополярных защитных линии;

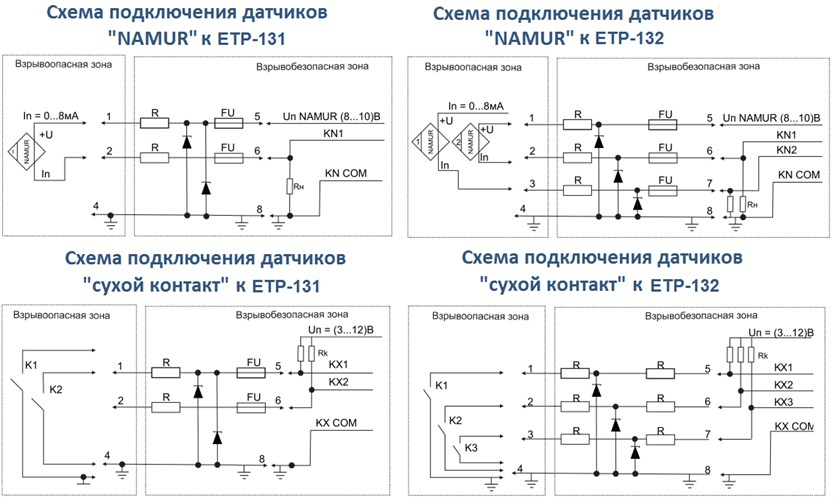

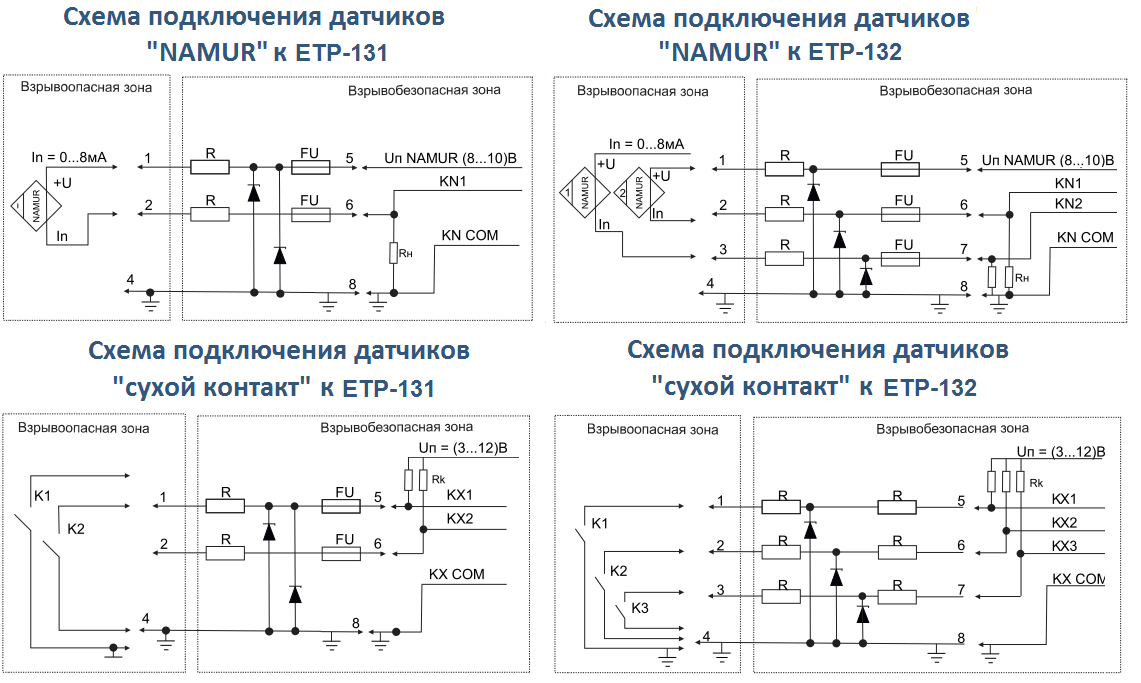

  • Защита датчиков с выходом типа “Сухой контакт”, “Открытый коллектор”, “ NAMUR”;
  • Расширенный диапазон рабочих температур;
  • Узкий корпус.

Общие сведения

Барьеры  искрозащиты предназначены для применения в качестве средства сопряжения искробезопасных (оборудование во взрывоопасной зоне) и искроопасных (оборудование во взрывобезопасной зоне) цепей. Защитные диоды (стабилитроны) в барьере искрозащиты ограничивают напряжение, приложенное к искробезопасной цепи, а неповреждаемый токоограничивающий резистор ограничивает ток, который может проходить по искробезопасной цепи.

Барьер искрозащиты не обеспечивает гальванического разделения между искробезопасной и искроопасной цепями. Внутренние электрические цепи барьера имеют клеммы заземления, которые требуют обязательного соединения с цепью заземления. Барьер искрозащиты предназначен для передачи дискретных и аналоговых сигналов с уровнями, не превышающими напряжения ограничения защитных диодов.
Искробезопасность обеспечивается при подключении неискробезопасного оборудования с напряжением питания до 250 В. Маркировка взрывозащиты [Ex ia Мa] I Х и [Ex ia Ga] IIC Х.

Барьер искрозащиты не обеспечивает гальванического разделения между искробезопасной и искроопасной цепями. Внутренние электрические цепи барьера имеют клеммы заземления, которые требуют обязательного соединения с цепью заземления. Барьер искрозащиты предназначен для передачи дискретных и аналоговых сигналов с уровнями, не превышающими напряжения ограничения защитных диодов.

Искробезопасность обеспечивается при подключении неискробезопасного оборудования с напряжением питания до 250 В.

Маркировка взрывозащиты [Ex ia Мa] I Х и [Ex ia Ga] IIC Х.
