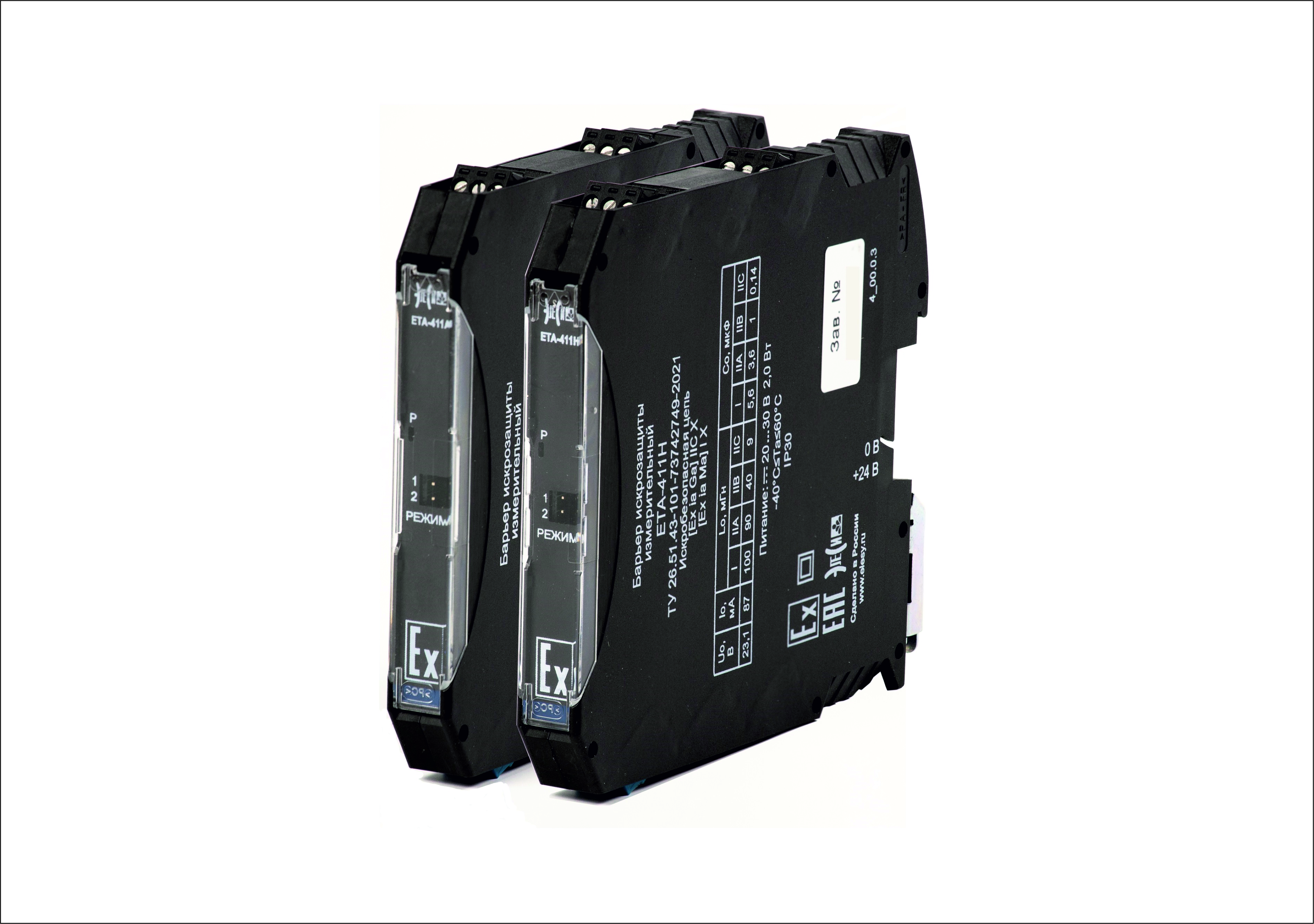

ETA-411A, ЕТA-411H — Барьеры искрозащиты измерительные

ETA-411A, ЕТA-411H — Барьеры искрозащиты измерительные

Особенности

  • Искробезопасная входная цепь, 1 канал;
  • Индикация обрыва выходной цепи;
  • Контроль выхода за пределы диапазона измерения;
  • Конфигурирование режимов работы с помощью перемычек;
  • Низкая потребляемая мощность;
  • Наличие HART-интерфейса;
  • Возможность горячего подключения;
  • Защита от обратной полярности питания;
  • Расширенный диапазон рабочих температур;
  • Узкий корпус.



Общие сведения

Барьеры искрозащиты измерительные ETA-411A и ЕТA-411H предназначены для измерения, линейного реобразования  и  гальванического  разделения  непрерывных  сигналов,  представленных  величиной постоянного тока в диапазоне от 0/4 до 20 мА, а также сквозной передачи HART-протокола (ETA-411H).

Маркировка взрывозащиты [Ex ia Мa] I Х и [Ex ia Ga] IIC Х.

pdf Описание барьеров искрозащиты ETA-411A, ЕТA-411H



Параметры Характеристики
Модификация ЕТA-411A ЕТA-411H
Количество входов (пассивный вход), шт. 1
Количество выходов 1
Наличие HART-интерфейса Есть
Электрические параметры
Пределы  допускаемой  основной  приведенной  погрешности
преобразования сигнала, %		 ±0,10
Пределы допускаемой приведённой погрешности преобразования
сигнала в рабочих условиях эксплуатации, %		 ±0,15
Напряжение питания, В от 20 до 30
Потребляемая мощность, Вт, не более
300
1
2
Параметры электробезопасности II класс по ГОСТ Р МЭК 60950-1
Напряжение прочности гальванической изоляции:
• между входной и выходной цепями, В
• между выходной цепью и питанием, В
• между входной цепью и питанием, В
1500
1500
500
Параметры входной цепи
Диапазон входного сигнала, мА от 0/4 до 20
Входное сопротивление, Ом От 200 до 250
Параметры выходной (искробезопасной) цепи
Диапазон выходного сигнала, мА от 0/4 до 20
Допустимое сопротивление нагрузки, не более, Ом 750
Время нарастания от уровня 0,1 до уровня 0,9 и спада от уровня
0,9 до уровня 0,1 максимального перепада выходного сигнала, не более, мс		 30
Параметры искробезопасной цепи
Максимальное выходное (U₀) напряжение, В 23,1
Максимальный выходной (I₀) ток:, мА 87,0
Условия эксплуатации
Диапазон рабочих температур, °С -40 ... +60
Относительная влажность при температуре 40 °С, %, не более 95
Атмосферное давление, кПа 84 ... 106,7
Срок службы, лет, не менее 15
Конструктивные параметры
Степень защиты IP20
Масса, кг, не более 0,3
Размеры ШхВхГ, мм, не более 12,6х103,3х113,6
