Система управления эскалаторами

Общие сведения

Система предназначена для контроля и управления всеми эскалаторами на одном наклоне из единого диспетчерского центра. Система осуществляет сбор информации о состоянии каждого эскалатора (64 сигнала состояния на каждый эскалатор) и передает управляющие сигналы от диспетчера эскалатора (3 управляющих сигнала на каждый эскалатор).

Внедрение: Московский Метрополитен

pdf Примеры применения контроллера ЭЛСИ-ТМК

Основные параметры системы

  • 192 сигнала Modbus RTU по интерфейсу RS-485 для сбора информации о режимах работы и аварийных состояниях эскалаторов;
  • 9 сигналов управления эскалаторами;
  • Резервирование контроллеров и каналов связи. Резервированные контроллеры осуществляют обмен данными по протоколу Modbus TCP. Для увеличения надежности системы с помощью дискретных сигналов организован дополнительный обмен информацией о текущем состоянии контроллеров;
  • Система выполнена в соответствии с документом «Автоматизированная система управления эскалаторной службы. Общие технические требования».

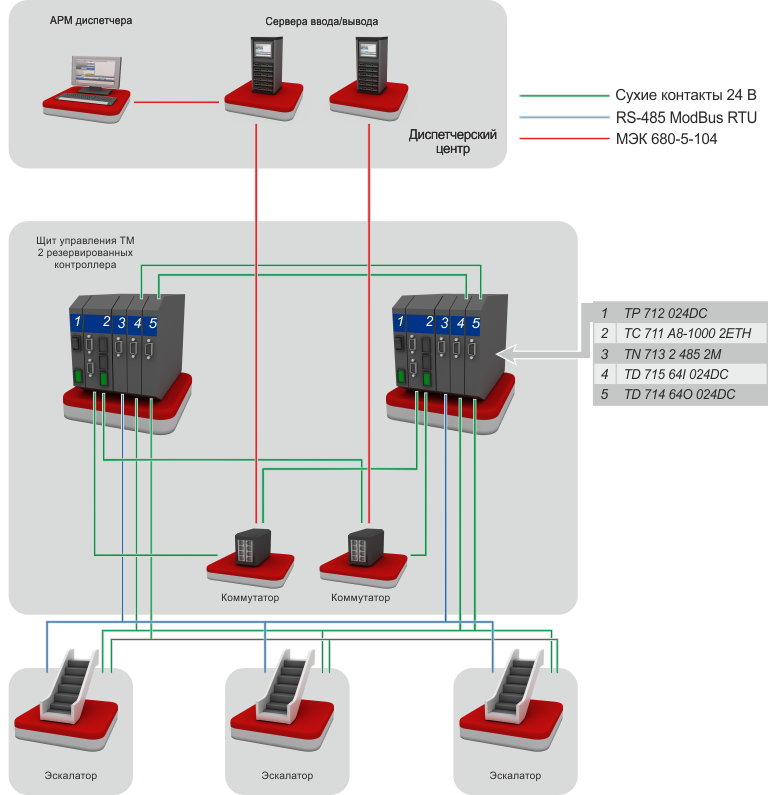

Структурная схема

Система управления эскалаторами Структурная схема

Спецификация оборудования

Номер для заказа Наименование Количество
PC-C711C01 ТС 711 A8-1000 2ETH, Процессорный модуль (512 Мб RAM, 2000 Кб MRAM, 2 ETH) 2
PC-M700C01 Драйвер Modbus TCP Client 2
PC-M700C02 Драйвер Modbus TCP Server 2
PC-D715C01 TD 715 64I 024DC, Модуль дискретного ввода (64 канала, 24В) 2
LC-D715C01 KD715-X15-1,5 - Кабель для подключения модуля TD 715 64I 024DC (1,5 м) 2
PC-D714C01 TD 714 64O 024DC, Модуль дискретного вывода (64 канала, 24В) 2
LC-D714C01 KD714-X14-1,5 - Кабель для подключения модуля TD 714 64O 024DC (1,5 м) 2
PC-N713C02 TN 713 485 2M, Коммуникационный модуль (RS-485/RS-422, 1 канал) 2
LC-N713C04 KN713-X21-1,5 - Кабель для подключения модуля TN 713 485 2M (1,5 м) 2
PC-M710C01 Драйвер Modbus RTU Master 2
PC-K711C02 ТК 711 6, Коммутационная панель (количество модулей 6 шт., резервирование питания) 2
PC-P712C01 TP 712 024DC Модуль питания (24, 100 Вт, поддержка резервирования) 2
LC-P712C01 KP712-1,5 - Кабель для подключения модуля TP 712 024DC (1,5 м) 2
