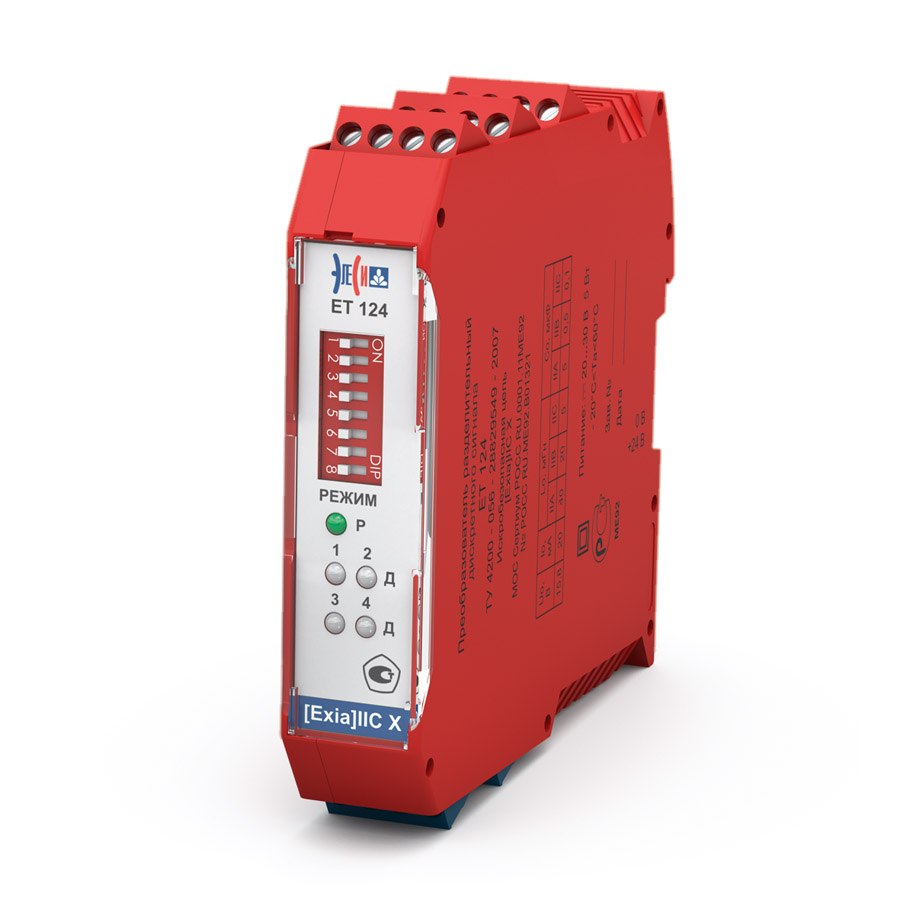

ЕТ 124 — Преобразователь искробезопасный разделительный дискретных сигналов

ЕТ 124 — Преобразователь искробезопасный разделительный дискретных сигналов

Особенности

  • 4 дис­крет­ных ка­на­ла;
  • Ди­а­гно­сти­ка со­сто­я­ния вход­ной це­пи;
  • Пи­та­ние дат­чи­ков;
  • Кон­фи­гу­ри­ро­ва­ние ре­жи­мов ра­бо­ты DIP-пе­ре­клю­ча­те­лем.

Общие сведения

Пре­об­ра­зо­ва­тель раз­де­ли­тель­ный ЕТ 124 (барьер искрозащиты) пред­на­зна­чен для пре­об­ра­зо­ва­ния сиг­на­лов от дис­крет­ных дат­чи­ков, на­хо­дя­щих­ся во взры­во­опас­ной зоне, в сиг­на­лы, фор­ми­ру­е­мые кон­так­та­ми ре­ле.

Маркировка взрывозищиты [Ex ia Ga] IIC X.

pdf Описание искробезопасного разделительного преобразователя ЕТ 124

pdf Руководство по эксплуатации на преобразователь искробезопасный разделительный дискретных сигналов ЕТ 124

Таблица выбора моделей барьеров искрозащиты

Параметры Характеристики
Модификация ЕТ 124
Количество каналов, шт. 4
Канал “Авария”, шт. 4
Вход [Ex ia Ga] IIC X пассивный механический контакт,
электронный ключ,
переменное сопротивление,
источник изменяемого тока,
NAMUR
Выход контакты реле
Электрические параметры
Напряжение питания, В 20/30
Потребляемая мощность, Вт, не более 35
Параметры электробезопасности II класс по ГОСТ Р МЭК 60950-1
Напряжение прочности гальванической изоляции
• между входной и выходной цепями, В
• между входной цепью и питанием, В
• между выходной цепью и питанием, В

1500
1500
1500
Параметры входной цепи датчика
Напряжение на входе датчика без нагрузки, В 8 ± 0,8
Ток короткого замыкания, мА 8 ± 0,8
Ток состояния линии “Замкнуто”, мА, не менее 2,4
Ток состояния линии “Разомкнуто”, мА, не более 1,2
Ток состояния линии “Обрыв линии”, мА, не более 0,1
Ток состояния линии “КЗ линии”, мА, не менее 6,5
Параметры входных искобезопасных цепей
Напряжение холостого хода, В, не более 15,8
Ток короткого замыкания, мА, не более 20
Параметры выходных цепей
Максимальное коммутируемое выходное напряжение:
• постоянного тока, В
• переменного тока, В


42
250

Максимальный коммутируемый ток, А 2,0
Условия эксплуатации
Диапазон рабочих температур, °С -20 ... +60
Относительная влажность при температуре 40 °С, %, не более 95
Атмосферное давление, кПа 84 ... 106,7
Срок службы, лет, не менее 15
Конструктивные параметры
Степень защиты IP30
Масса, кг, не более 0,3
Размеры ШхВхГ, мм, не более 22,5х109х115
