Источник питания EF A 24DC/24DC-4, 100 Вт

EF A 24DC/24DC-4

Источник питания EF A 24DC/24DC-4, 100 Вт, напряжение постоянного тока, регулировка выходного напряжения, металлический корпус, монтаж на DIN-рейку

Входные характеристики
Тип входной цепи Напряжение постоянного тока
Диапазон входных напряжений, В 20…30
Номинальный потребляемый ток при входном напряжении, А 4,8
Максимальный пусковой ток, А 15
Входной предохранитель (внутренний), А 8 (плавкий)
Устойчивость к провалам напряжение, мс 1
Защита от обратной полярности Да
Выходные характеристики
Выходная мощность не менее, Вт 100
Номинальное выходное напряжение, В 24±2%
Регулирование выходного напряжения 12…15
Выходной ток, А 4,2
Параллельное подключение Да, резервирование, с внешним диодом
КПД, % >89
Остаточные пульсации, мВ 40
Защита от короткого замыкания и перегрузки Да
Сигнализация DC OK Светодиод, диагностический выход
Параметры диагностического выхода DC OK Сухой контакт, 0,5 А; 30 В
Безопасность
Электромагнитная совместимость ГОСТ Р 51318.22-2006 класс А
Гальваническая изоляция вход/выход, кВ 1,5
Электробезопасность I класс по ГОСТ Р МЭК 60950
Сертификаты ТР ТС 004/2011
ТР ТС 020/2011
Окружающая среда
Рабочая температура, ˚C -25…60
Температура хранения, ˚C -40…85
Влажность, % ≤95% (при 25 ˚C, без конденсации)
Атмосферное давление, кПА 84…106,7
Механические характеристики
Материал корпуса Алюминий
Размеры, ШхВхГ, мм 45 х135 х137
Масса, кг 1

Присоединения (съемные клеммные блоки):

  • Входы
  • Выходы



  • 0,35…2,5
  • 0,35…2,5
Монтаж На горизонтальную DIN-рейку вертикально с зазорами: боковые стенки - 5мм; верх, низ - 30 мм
Охлаждение Естественное
Устойчивость к вибрации Частота - 10…150 Гц
Амплитуда ускорения - 9,8 м/с2
Амплитуда - 0,075 мм
Устойчивость к ударам Ударная волна - полусинусоида
Длительность ударного импульса - 11 мс
Пиковое ускорение - 150 м/с2
Степень защиты от климатических воздействий IP20
Средняя наработка на отказ 80000
Срок службы, лет 10

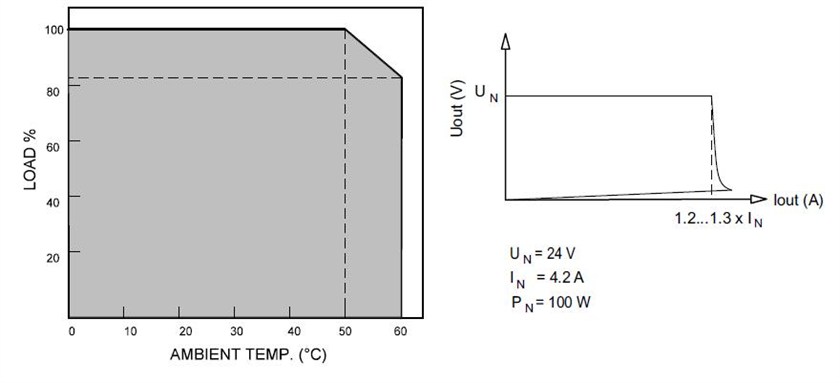

Ограничение мощности и выходная характеристика

Ограничение мощности и выходная характеристика
