| Входные характеристики | |
|---|---|
| Диапазон входных напряжений, В (переменного тока) |
90…264 |
| Диапазон входных напряжений, В (постоянного тока) | 90...380 |
| Диапазон частот AC, Гц | 45…65 |
| Максимальный пусковой ток, А | 18 |
| Входной предохранитель (внутренний), А | 1 |
| Устойчивость к провалам сети, мс | <20 (220 В АС) |
| Защита от перенапряжений на входе | Варистор |
| Выходные характеристики | |
| Выходная мощность не менее, Вт | 24 |
| Номинальное выходное напряжение, В | 24±2% |
| Выходной ток, А | 1 |
| Токоограничение, % | 115…130 от Pном |
| Параллельное подключение | Да, резервирование, с внешним диодом |
| Максимальна мощность потерь (холостой ход/номинальная нагрузка) | 2,5/3,5 |
| КПД, % | >86 |
| Остаточные пульсации, мВ | 50 (Uвх 176…242), 80 (Uвх 110…176) |
| Снижение мощности | 50˚С…60˚С (1,6%/˚С) |
| Защита от короткого замыкания и перегрузки | Да |
| Безопасность | |
| Электромагнитная совместимость | ГОСТ Р 51318.22-2006 класс А |
| Гальваническая изоляция вход/выход, кВ | 1,5 |
| Электробезопасность | I класс по ГОСТ Р МЭК 60950 |
| Сертификаты | ТР ТС 004/2011 ТР ТС 020/2011 |
| Окружающая среда | |
| Рабочая температура, ˚C | -25˚C…60˚C (>50˚C - ограничение мощности 1,6%/˚С |
| Температура хранения, ˚C | -40˚C…85˚C |
| Влажность, % | ≤95% (при 25 ˚C, без конденсации) |
| Атмосферное давление, кПА | 84…106,7 |
| Механические характеристики | |
| Материал корпуса | Пластик |
| Размеры, ШхВхГ, мм | 22,5 х 108 х 114 |
| Масса, кг | 0,18 |
Присоединения (съемные клеммные блоки):
|
|
| Монтаж | На горизонтальную DIN-рейку вертикально с зазорами: боковые стенки - 5мм; верх, низ - 30 мм |
| Охлаждение | Естественное |
| Устойчивость к вибрации | Частота - 10…150 Гц Амплитуда ускорения - 9,8 м/с2 Амплитуда - 0,075 мм |
| Устойчивость к ударам | Ударная волна - полусинусоида Длительность ударного импульса - 11 мс Пиковое ускорение - 150 м/с2 |
| Степень защиты от климатических воздействий | IP20 |
| Средняя наработка на отказ | 80000 |
| Срок службы, лет | 10 |

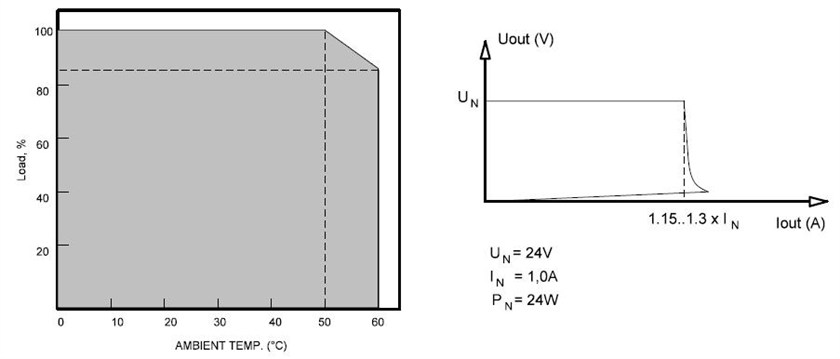

Ограничение мощности и выходная характеристика
