Источник питания EF A 1AC/24 DC-8, 200 Вт

EF A 1AC/24DC-8

Источник питания EF A 1AC/24 DC-8, 200 Вт, 1-фазная сеть, регулирование в первичной цепи, металлический корпус, монтаж на DIN-рейку

Входные характеристики
Диапазон входных напряжений, В 90…264
Частота входной сети, Гц 45…65

Номинальный потребляемый ток при входном напряжении, А:

  • 220 В, 50 Гц
  • 90 В, 60 Гц



  • 1,1
  • 2,7
Максимальный пусковой ток, А 15
Входной предохранитель (внутренний), А 5 (плавкий)
Устойчивость к провалам сети, мс <13 мс (110 В АС); <80 мс (220 В АС)
Защита от перенапряжений на входе Варистор
Выходные характеристики
Выходная мощность не менее, Вт 200
Номинальное выходное напряжение, В 24±2%, В
Регулирование выходного напряжения 22…28
Выходной ток, А 8,3
Токоограничение, % 110…130 от Pном
Параллельное подключение Да, резервирование, с внешним диодом
Максимальна мощность потерь (холостой ход/номинальная нагрузка) 6/26
КПД, % >87
Остаточные пульсации, мВ 130
Снижение мощности 50˚С…60˚С (1,5%/˚С)
Защита от короткого замыкания и перегрузки Да
Сигнализация DC OK Светодиод, диагностический выход
Параметры диагностического выхода DC OK Нормально разомкнутые контакты реле, 0,5 А; 30 В
Безопасность
Электромагнитная совместимость ГОСТ Р 51318.22-2006 класс А
Гальваническая изоляция вход/выход, кВ 1,5
Электробезопасность I класс по ГОСТ Р МЭК 60950
Сертификаты ТР ТС 004/2011
ТР ТС 020/2011
Окружающая среда
Рабочая температура, ˚C -25˚C…60˚C (>50˚C - ограничение мощности 1,5%/˚С
Температура хранения, ˚C -40˚C…85˚C
Влажность, % ≤95% (при 25 ˚C, без конденсации)
Атмосферное давление, кПА 84…106,7
Механические характеристики
Материал корпуса Алюминий
Размеры, ШхВхГ, мм 62 х 132 х 137
Масса, кг 1,2

Присоединения (съемные клеммные блоки):

  • Входы
  • Выходы



  • 0,35…2,5
  • 0,35…2,5
Монтаж На горизонтальную DIN-рейку вертикально с зазорами: боковые стенки - 5мм; верх, низ - 30 мм
Охлаждение Естественное
Устойчивость к вибрации Частота - 10…150 Гц
Амплитуда ускорения - 9,8 м/с2
Амплитуда - 0,075 мм
Устойчивость к ударам Ударная волна - полусинусоида
Длительность ударного импульса - 11 мс
Пиковое ускорение - 150 м/с2
Степень защиты от климатических воздействий IP20
Средняя наработка на отказ 80000
Срок службы, лет 10

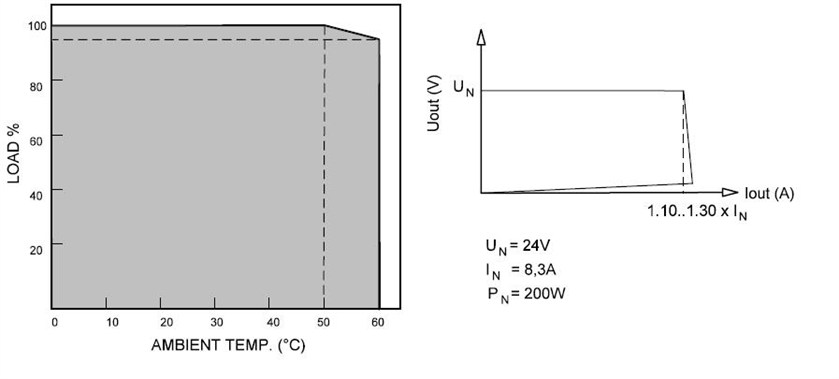

Ограничение мощности и выходная характеристика

Ограничение мощности и выходная характеристика
