InfinityGroupAlerts — аварийно-предупредительные оповещения по группам событий

InfinityGroupAlerts — аварийно-предупредительные оповещения по группам событий

pdf Открыть описание в формате PDF

Назначение

Оповещения о предаварийных и аварийных состояниях объектов по изменению нескольких флагов с нужным условием.

Основные функции

  • Оповещения о возникновении изменений параметров, развитие которых может привести к нежелательным последствиям.
  • Отображение текущего статуса групп событий и входящих в них тегов с помощью цветовой сигнализации.

Особенности

  • Создание, редактирование, удаление групп и флагов аварийно-предупредительной сигнализации.
  • Настройка условий срабатывания группового события: логические (И, ИЛИ) или по формуле (логические и арифметические операторы).
  • Передача данных по спецификации OPC DA.
  • Реализация в виде ActiveX-компонента.

Общие сведения

Компонент InfinityGroupAlerts позволяет настроить предупреждения о возникновении изменений параметров, развитие которых требует от персонала особого наблюдения за контролируемым объектом. А также в случае выполнения заданных условий, выполнять оповещение о предаварийных и аварийных состояниях объектов.

Представление

В клиентском приложении реализовано создание групп и флагов для настройки условий принятия решения о оповещении по заданным OPC-тегам. Группы могут быть предупредительной или аварийной сигнализации. Флагами, участвующими в группе, выступают выбранные теги дерева сигналов. Условия срабатывания предупреждения задаются в виде формул. В результате выполнения формулы группе присваивается значение, определенное при выполнении или невыполнения условия оповещения о предаварийных и аварийных состояниях объектов, и отображается соответствующей цветовой сигнализацией.

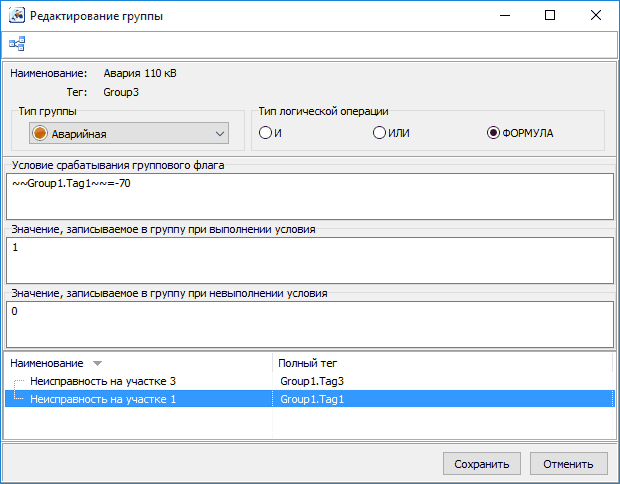

Условия срабатывания группового события

Реализация InfinityGroupAlerts в виде компонента ActiveX позволяет легко использовать все ее возможности и методы, например, на мнемосхемах InfinityHMI.
