Общие сведения
Программируемый логический
контроллер ЭЛСИ-ТМ является отличным выбором для
построения малого и среднего масштаба систем в области промышленной
автоматизации. Модульная архитектура контроллера позволяет
масштабировать решения - от одиночного контроллера до
территориально-распределенной системы телемеханики целого
производства. ПЛК ЭЛСИ-ТМ можно использовать для построения
различных системных архитектур: одиночные системы с локальными
входами-выходами, системы распределенного ввода-вывода и системы с
удаленным вводом-выводом. Контроллеры ЭЛСИ-ТМ имеют открытую
архитектуру и поддерживают стандартные промышленные протоколы и
интерфейсы. Это дает совместимость контроллера на программном и
аппаратном уровне с датчиками и исполнительными механизмами
различных производителей. ЭЛСИ-ТМ - единая полнофункциональная
платформа для построения систем промышленной автоматизации.
Контроллер прост при конфигурировании и в эксплуатации. Для решения
различных задач предоставляется широкий выбор архитектуры
построения и модулей ПЛК. Контроллер имеет более тысячи
инсталляций. Его надежность проверена в решениях ответственных
задач управления непрерывными процессами. Пользователям ЭЛСИ-ТМ
оказывается постоянная техническая и сервисная поддержка. Мы
обеспечиваем гарантийное и постгарантийное обслуживание, а также
возможность интеграции с различным оборудованием, поддерживающим
открытые интерфейсы и протоколы, заявленные в технических условиях
ПЛК ЭЛСИ-ТМ.
В соответствии с требованиями по
выбору ПЛК для систем автоматизации, ЭЛСИ-ТМ предоставляет
возможность наиболее оптимально собрать базу для автоматизации
исходя из:
- количества и типов сигналов
ввода/вывода;
- интерфейсов связи;
- производительности и объема
системы.
Современный и производительный
процессор ЭЛСИ-ТМ оптимален для наиболее сложных задач дискретного
и аналогового управления. Программирование контроллера
осуществляется на пяти языках стандарта МЭК 61131-3 в открытой
системе разработки OpenPCS. Эта комбинация языков предоставляет
универсальную среду программирования, позволяющую разрабатывать
программы в структурированной и документированной форме с
возможностью хранения их в ПЛК или на персональном компьютере.
Пять языков МЭК 61131-3
это:
- схема последовательных функций,
обеспечивающая общую структуру и координацию функций управления
последовательными процессами и управления датчиками и
исполнительными механизмами;
- функциональная блок-схема,
наиболее подходящая для управления непрерывными процессами
управления и регулирования;
- релейная логика, превосходная для
дискретного управления;
- структурированный текст, как язык
верхнего уровня, для программирования сложных алгоритмов обработки
данных;
- список инструкций, как язык
нижнего уровня, предназначенный для оптимизации кода программ.
На базе ЭЛСИ-ТМ возможно создание
отказоустойчивых решений, гарантирующих исполнение функционала
системы автоматизации. Отказоустойчивость обеспечивается за счет
достаточной физической и информационной избыточности. Физическая
избыточность обеспечивается за счет резервирования основных модулей
контроллера - модуля центрального процессора, модуля питания и
коммуникационных модулей. При отсутствии в системе схемы
резервирования, восстановление работоспособности производится
горячей заменой неисправных модулей в течении 2-3 минут.
Применение отказоустойчивых решений
на базе ПЛК ЭЛСИ-ТМ обеспечивает предсказуемость поведения системы
автоматизации в случае потери управления. А 100% резервирование
гарантирует постоянный мониторинг и контроль над технологическим
процессом и объектом управления.
ЭЛСИ-ТМ имеет сертификаты об
утверждении типа средств измерений, соответствия ГОСТ Р и
разрешение на применение Федеральной службы по технологическому
надзору.
Производительность
- Предусмотрено подключение до 8 коммутационных панелей
расширения по 10 модулей в каждой, доводящее общее количество точек
ввода/вывода - до 5120 дискретных или 1920 аналоговых;
- Сохранение оперативных данных в энергонезависимой памяти;
- WatchDog-таймер и часы реального времени.
Коммуникационные возможности
- Прием и передача информации по интерфейсам RS-232, RS-485,
RS-422, Ethernet, V.23, V.27, стык С1-ТЧ;
- Поддержка протоколов автоматики и телемеханики: Ethernet
TCP/IP, Modbus RTU, Modbus TCP/IP, ГОСТ Р МЭК 870-5-101-2001, ГОСТ
Р МЭК 608070-5- 104-2004, «Старт» , TM 120.1., «HART».
Параметры ввода-вывода
Дискретный ввод/вывод:
- до 64 каналов на модуль;
- обработка сигналов типа «Сухой контакт» и «Открытый
коллектор»;
- высокоскоростной счет и изменение частоты.
Аналоговый ввод:
- до 24 каналов на один модуль;
- индивидуальное и групповое гальваническое разделение
каналов;
- высокая точность измерения тока и напряжения;
- разрешающая способность АЦП - до 24 бит.
Аналоговый ввод/вывод:
- 8 каналов;
- ПИД регулирование;
- разрешающая способность АЦП, ЦАП - до 16 бит.
Архитектура
Модули ЭЛСИ-ТМ устанавливаются на
крейт, монтируемый в стандартный промышленный электротехнический
шкаф. Монтаж осуществляется за счет стандартных крепежных
элементов. Крейт обеспечивает передачу сигналов управления и
питания установленным модулям. Для удобства выбора базы
автоматизации предлагается к выбору крейт на 4, 6, 7 и 10 позиций.
Крайний левый слот крейта предназначен для установки модуля
питания, следующий за ним - модуль процессора. Остальные слоты
являются конструктивно универсальными. Адресация и конфигурирование
установленных модулей осуществляется программно.
Модуль центрального
процессора ЭЛСИ-ТМ имеет встроенную системную память,
память прикладных задач и интерфейсы связи. Для системной памяти и
хранения набора команд используется флеш-память. В зависимости от
модификации модули ЦП поддерживают сетевые протоколы Modbus, Modbus
Plus и Ethernet TCP/IP.
Модули питания ЭЛСИ-ТМ
обеспечивают электропитанием модули контроллера, установленные в
слоты крейта, и одновременно защищают их от помех и скачков
напряжения. Блоки питания имеют гарантированную защиту от
перегрузок по току и напряжению. Модули питания различаются по
уровню входного напряжения и являются универсальными для всех типов
крейтов.
Модули дискретного
ввода-вывода ЭЛСИ-ТМ обеспечивают сопряжение с
различными датчиками, устройствами и исполнительными механизмами.
Модули конфигурируются при помощи программного обеспечения с
возможностью установки адресов ввода/вывода для каждого модуля в
отдельности. С помощью задания установки аварийного состояния
каждой точки ввода/вывода контролируется общее состояние модуля и
при необходимости передача данных переключается на резервный
модуль. Визуальный контроль состояния связи контролируется за счет
светодиодной индикации, отображающей данные о состоянии модуля и
точек ввода/вывода в частности.
Модули аналогового
ввода-вывода ЭЛСИ-ТМ обеспечивают сопряжение с
различными датчиками, устройствами и исполнительными механизмами.
Модули конфигурируются при помощи программного обеспечения с
возможностью установки адресов ввода/вывода для каждого модуля в
отдельности. С помощью программного обеспечения можно задать особые
режимы или эксплуатационные характеристики для различных функций
аналогового ввода/вывода, например термопар и термосопротивлений,
либо высокоскоростных счетчиков. При прекращении связи на канале
выходные каналы можно сконфигурировать на переход в требуемое
состояние. Данный режим можно задавать на каждый канал модуля в
отдельности.
Коммуникационные
модули ЭЛСИ-ТМ поддерживают три открытых сетевых
протокола Ethernet, TCP/IP и Modbus. Эти стандарты поддерживают
различные производители оборудования во всем мире. Эти протоколы
обеспечивают исключительную открытость, универсальность и
эффективность построения систем автоматизации. Применение
коммуникационных модулей обеспечивает:
- одноранговую связь между ПЛК;
- применение промышленных
серверов;
- гарантированную связь между ПЛК в
рамках сети одного предприятия, распределенного производства, в том
числе по технологии Web;
- сопряжение со сторонними системами
автоматизации.
Модули поддерживают различные
реализации TCP/IP, например, по витой паре и волоконно-оптическому
кабелю. Модули имеют интегрированный Web-сервер для контроля
состояния и устранения неисправности удаленных входов/ выходов,
сконфигурированных узлов и распределенных входов/выходов с помощью
ПК.
Гибкая архитектура построения
ввода-вывода на базе автоматизации ЭЛСИ-ТМ обеспечивает
экономичность и высокую производительность систем управления. ПЛК
ЭЛСИ-ТМ можно применять как для централизованных, так и для
распределенных и удаленных систем ввода/вывода. Все три вида
архитектуры можно строить с резервированием каналов связи, модулей
центрального процессора и модуля питания.

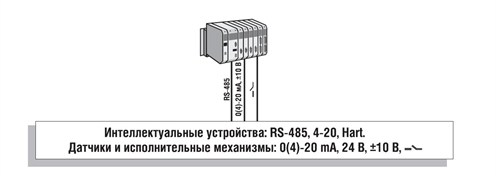

ЭЛСИ-ТМ обеспечивает реализацию
локального (централизованного) ввода/вывода для систем
автоматизации на базе одного крейта. Общее количество точек
ввода/вывода такой системы может составлять до 640 дискретных или
240 аналоговых. Для передачи информации от локальной системы
ввода/вывода в распределенную систему или на пульт диспетчера
применяются коммуникационные модули, устанавливаемые на общий
крейт.
Централизованный ввод/вывод
|
 |

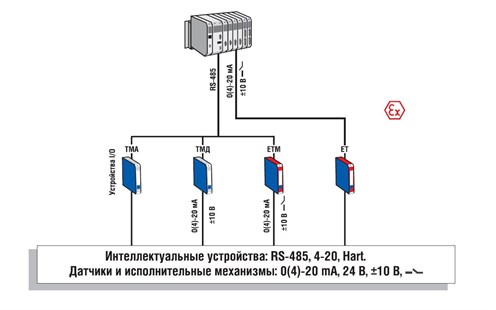

Построение архитектуры удаленного
ввода/вывода на базе ПЛК ЭЛСИ-ТМ рекомендуется осуществлять с
применением модулей удаленного ввода/вывода серии ТМА, ТМД, ТМН и
ЕТ.Эта архитектура целесообразна при наличии монтажных узлов
ввода/вывода территориально распределенных в рамках одной системы
автоматизации. Сетевая технология удаленного ввода/вывода позволяет
сконфигурировать до 2000 удаленных узлов ввода/ вывода различных
производителей с необходимым функционалом. В качестве полевой шины
в данной системе используется Modbus Plus под управлением главного
ПЛК ЭЛСИ-ТМ. |
Распределенный ввод/вывод
|
 |

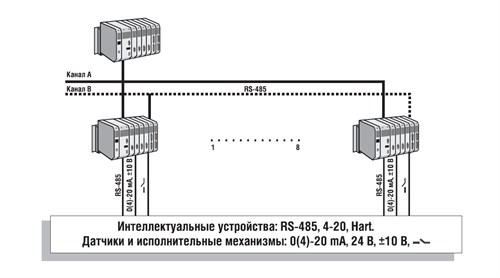

ПЛК ЭЛСИ-ТМ позволяет строить
экономически выгодные и универсальные решения для управления и
контроля технологическими процессами и объектами в рамках
территориально распределенных крупномасштабных систем за счет
архитектуры распределенного ввода/вывода. Распределенная система
может поддерживать до 32 узлов ввода/вывода ЭЛСИ-ТМ. |
Удаленный ввод/вывод

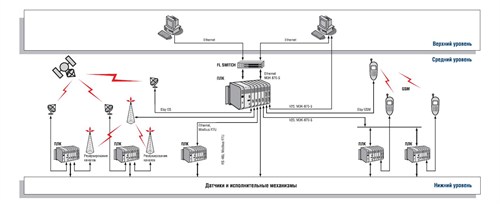

Варианты применения
