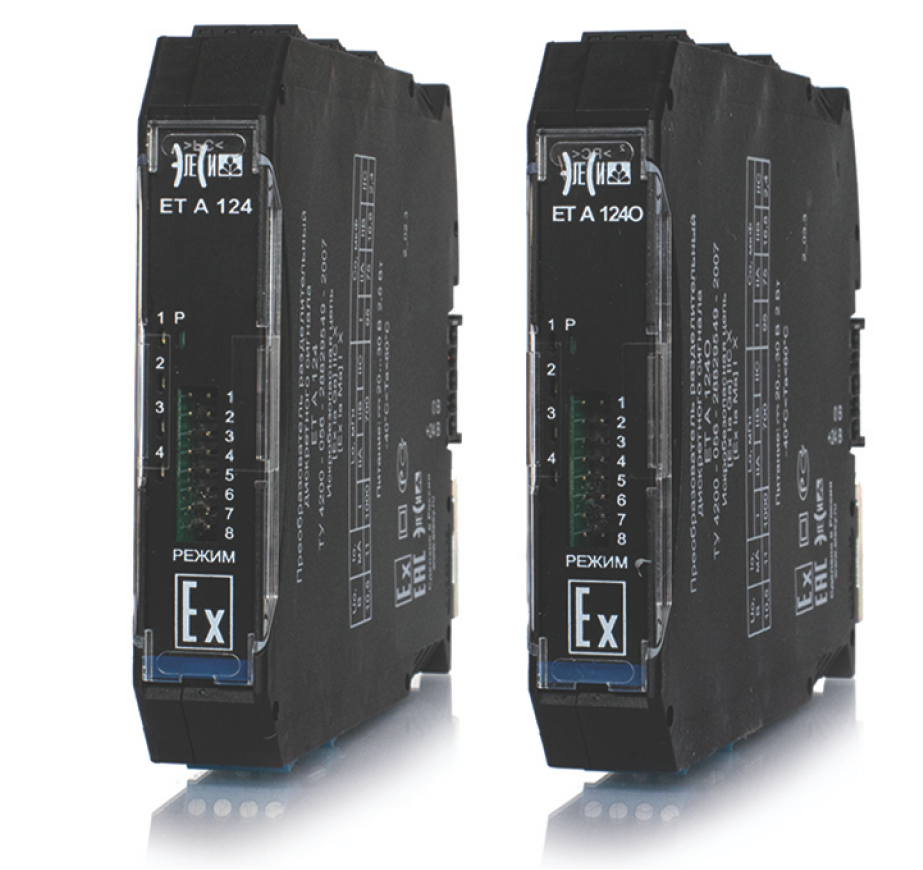

ET A 124, ET A 124O — Барьеры искрозащиты дискретных сигналов

ET A 124, ET A 124O  — Барьеры искрозащиты дискретных сигналов

Особенности

  • 4 дискретных канала;
  • Диагностика состояния входной цепи;
  • Конфигурирование режимов работы с помощью перемычек;
  • Питание датчиков;
  • Узкий корпус;
  • Низкая потребляемая мощность.



Общие сведения

Барьеры искрозащиты ET A 124, ET A 124О предназначены для преобразования сигналов от дискретных датчиков, находящихся во взрывоопасной зоне, в сигналы, формируемые контактами реле или в сигналы типа “Открытый коллектор”.

Маркировка взрывозащиты [Ex ia Мa] I Х и [Ex ia Ga] IIC Х.

pdf Описание барьеров искрозащиты дискретных сигналов ЕТ A 124, ЕТ A 124O

pdf Руководство по эксплуатации на барьер искрозащиты дискретных сигналов ЕТ A 124

pdf Руководство по эксплуатации на барьер искрозащиты дискретных сигналов ЕТ A 124O

Таблица выбора моделей барьеров искрозащиты

Параметры Характеристики
Модификация ЕТ A 124 ЕТ A 124O
Количество каналов, шт. 4 4
Канал “Авария”, шт. 4 4
Вход [Ex ia Ga] IIC X

пассивный механический контакт,
электронный ключ,
NAMUR

Выход Реле Открытый коллектор
Электрические параметры
Напряжение питания, В 20/30
Потребляемая мощность, Вт, не более 2,5 2,0
Параметры электробезопасности II класс по ГОСТ Р МЭК 60950-1
Напряжение прочности гальванической изоляции
• между входной и выходной цепями,
• между входной цепью и питанием, В
• между выходной цепью и питанием, В


1500
1500
750

Параметры входной цепи датчика
Напряжение на входе датчика без нагрузки, В 8 ± 0,8
Ток короткого замыкания, мА 8 ± 0,8
Ток состояния линии “Замкнуто”, мА, не менее 2,4
Ток состояния линии “Разомкнуто”, мА, не более 1,2
Ток состояния линии “Обрыв линии”, мА, не более 0,1
Ток состояния линии “КЗ линии”, мА, не менее 6,5
Параметры входных искобезопасных цепей
Напряжение холостого хода, В, не более 10,5
Ток короткого замыкания, мА, не более 11
Параметры выходных цепей
Максимальное коммутируемое выходное напряжение:
• постоянного тока, В
• переменного тока, В

220
250

30
-
Максимальный коммутируемый ток, А 2,0 0,1
Условия эксплуатации
Диапазон рабочих температур, °С -40 ... +60
Относительная влажность при температуре 40 °С, %, не более 95
Атмосферное давление, кПа 84 ... 106,7
Срок службы, лет, не менее 15
Конструктивные параметры
Степень защиты IP30
Масса, кг, не более 0,3
Размеры ШхВхГ, мм, не более 17,5х103,3х113,6 17,5х103,3х113,6
