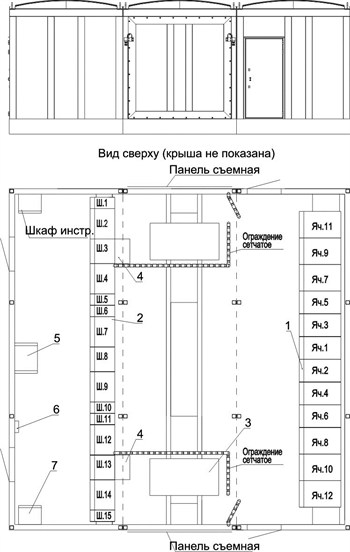

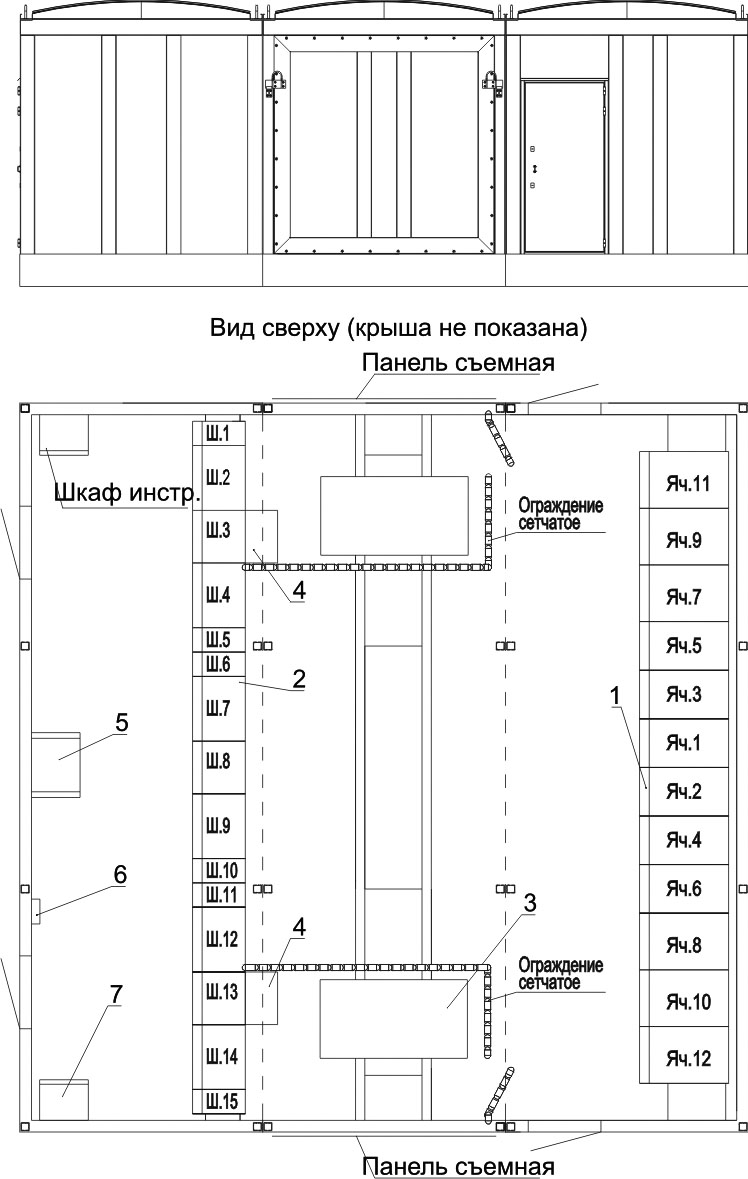

Модульная распределительная подстанция 6/0,4кВ состоит из трех
блок-контейнеро размером 3х9, стыкующихся по длинной стороне. Это
решение имеет ряд преимуществ: простота доставки, короткие сроки
введения в эксплуатацию, возможность передислокации.
1 - РУВН-10 кВ
2 - РУНН-0,4 кВ
3 - ТСЛ-1000 кВА
4 - Панель стыковки
5 - Щиток оперативного тока
6 - Щиток собственных нужд
7 - Шкаф АСУ
Яч.7,Яч.8,Яч.9,Яч.9,Яч.10,Яч.11,Яч.12 -
Отходящая линия по высокой стороне
Яч.5 - Ввод 1
Яч.6 - Ввод 2
Яч.3 - Трансформатор напряжения 1
Яч.4 - Трансформатор напряжения 2
Яч.1 - Секционный выключатлеь
Яч.2 - Панель СН
Ш.2,Ш.4,Ш.7,Ш.9,Ш.12,Ш.14 - Отходящая линия по
низкой стороне
Ш.3 - Ввод 1
Ш.13 - Ввод 2
Ш.7 - Кабельный отсек
Ш.8 - Секционный выключатель
