Блок-контейнеры с усиленной конструкцией и специальными требованиями «ПАРС3»

Блок-контейнеры с усиленной конструкцией и специальными требованиями «ПАРС3»

Особенности

  • Сейсмостойкость 9 баллов;
  • Усиленная взломостойкость и вандалозащищенность;
  • Степень огнестойкости 3 класса;
  • Климатическая стабильность для оборудования;
  • Усиление конструкции блок-контейнера в местах установки тяжелого оборудования;
  • Индивидуальное исполнение каналов, лотков для укладки кабельных линий;
  • Короткие сроки ввода в эксплуатацию оборудования;
  • Относительно низкая стоимость блок-контейнера серии «ПАРС-С-Мах» по сравнению со строительством капитального здания с такими эксплуатационными характеристиками;
  • Оснащение системами для размещения телекоммуникационного оборудования;
  • Возможность расширения за счет модульной структуры;
  • Рекомендуется установка на удаленных, неохраняемых объектах.





Блок-контейнеры серии «ПАРС3» разработаны для размещения технологического оборудования c высокой степенью ответственности - это телекоммуникационное оборудование, пункты приема и обработки информации, оборудование, управляющее технологическими процессами.

Конструкция блок-контейнера предусматривает обеспечение повышенной прочности, взломостойкости и климатической стабильности для оборудования в любых условиях.

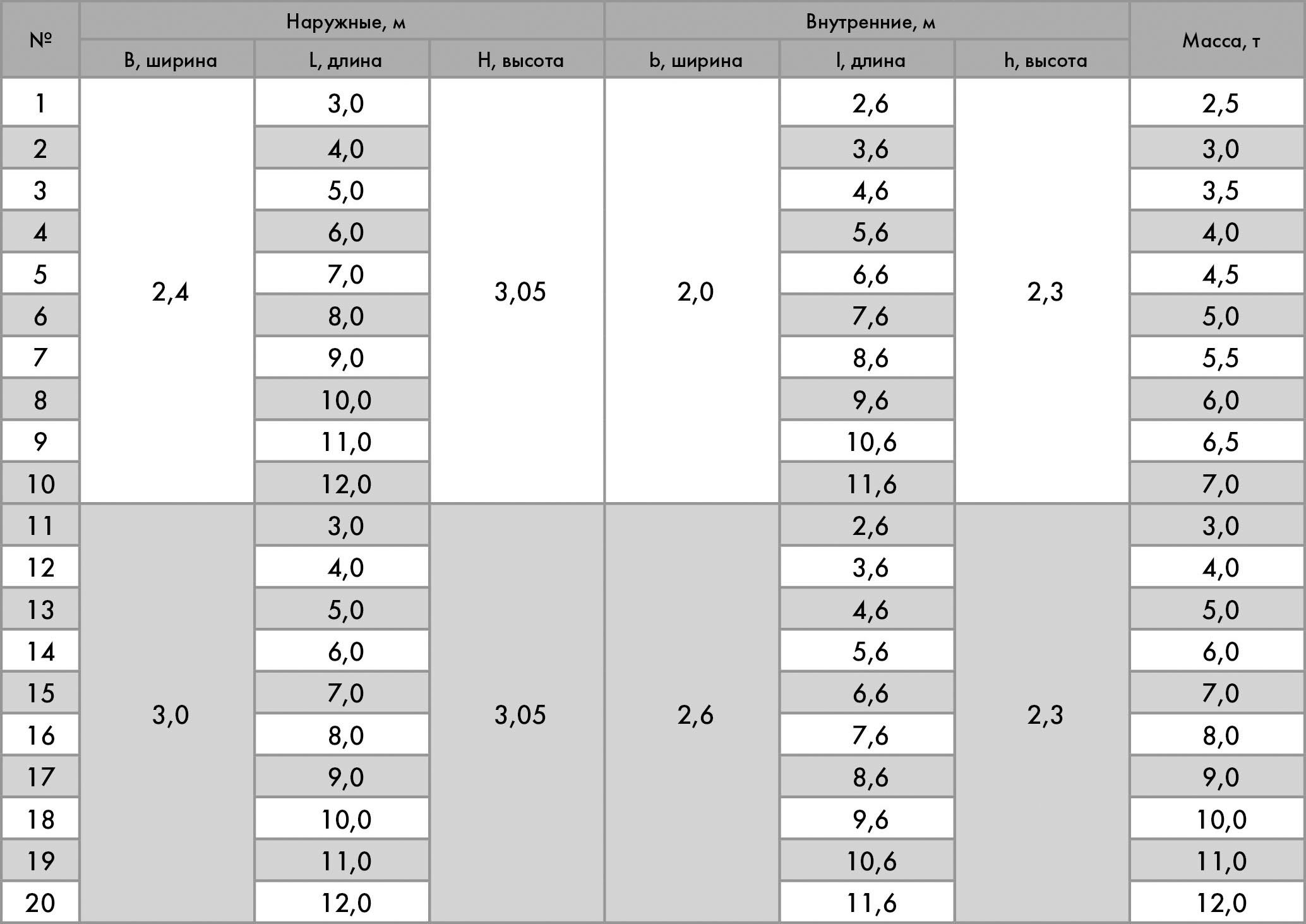

Массогабаритные характеристики

Массогабаритные характеристики ПАРС3



Базовая комплектация

  • Необходимые отверстия для ввода и вывода кабелей различного назначения;
  • Кабеленесущие конструкции по периметру основания здания;
  • Система основного, резервного и ремонтного освещения;
  • Электрощиты (собственных нужд, силовые, управления ОПС);
  • Система пожарной сигнализации.



Дополнительные опции

  • Индивидуальное исполнение каналов, лотков для укладки кабельных линий;
  • Оснащение оборудованием технологической связи;
  • Размещение высоковольтных трансформаторов для подключения питания непосредственно к высоковольтной линии;
  • Установка источников бесперебойного питания;
  • Система безопасности (объемные датчики, видеокамеры охранной сигнализации);
  • Система автоматического пожаротушения (порошкового, газового, аэрозольного);
  • Система кондиционирования.



Комплектное изделие по проекту Заказчика

Блок-контейнер «ПАРС3» предназначен для размещения оборудования связи. Конструктивно блок-контейнер представляет собой три модуля, состыкованных между собой. Аппаратная предназначена для установки оборудования связи, в тамбуре размещены вспомогательные системы, в дизельной установлены две генераторные установки SDMO T33 мощностью 24КВт как источники резервного питания. Конструкция блок-контейнера обеспечивает защиту от взлома и несанкционированного проникновения внутрь помещения.



Тезнические характеристики:

  • Внешние габариты 15х3х3,05 (ДхШхВ);
  • Масса не более 20 тонн.

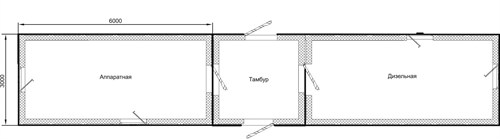

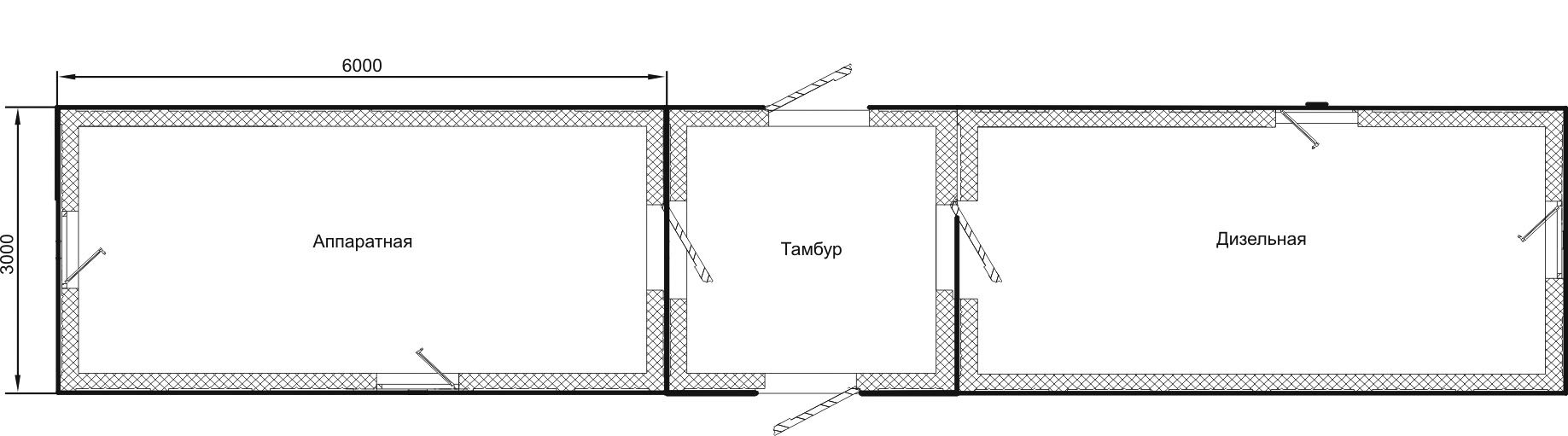

парс3_1

Компоновка оборудования внутри блок-контейнера (аппаратная)

Блок-контейнеры для размещения оборудования связи с системой жизнеобеспечения.



Технические характеристики:

  • Внешние габариты 6х3х3,05 (ДхШхВ);
  • Масса не более 7.5 тонн.

Оснащение:

  • Система электроснабжения;
  • Система освещения (рабочее и аварийное освещение двух отсеков);
  • Система поддержания микроклимата (обогрев, вентиляция, кондиционирование);
  • Система ОПС и АСПТ (газовая);
  • Система видеонаблюдения.



Блок-контейнер предназначен для размещения оборудования связи с установкой на удаленных и необслуживаемых объектах.

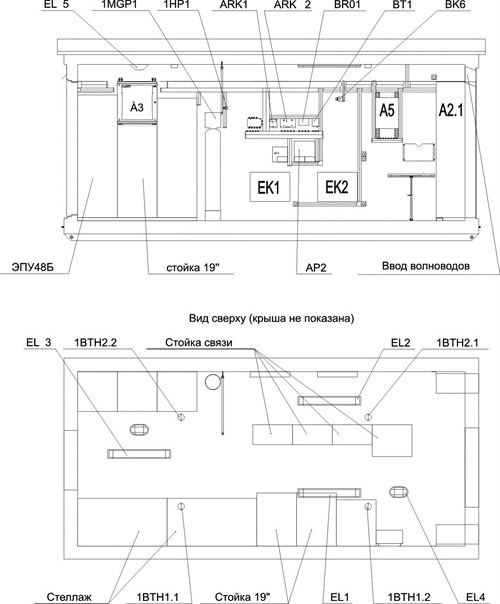

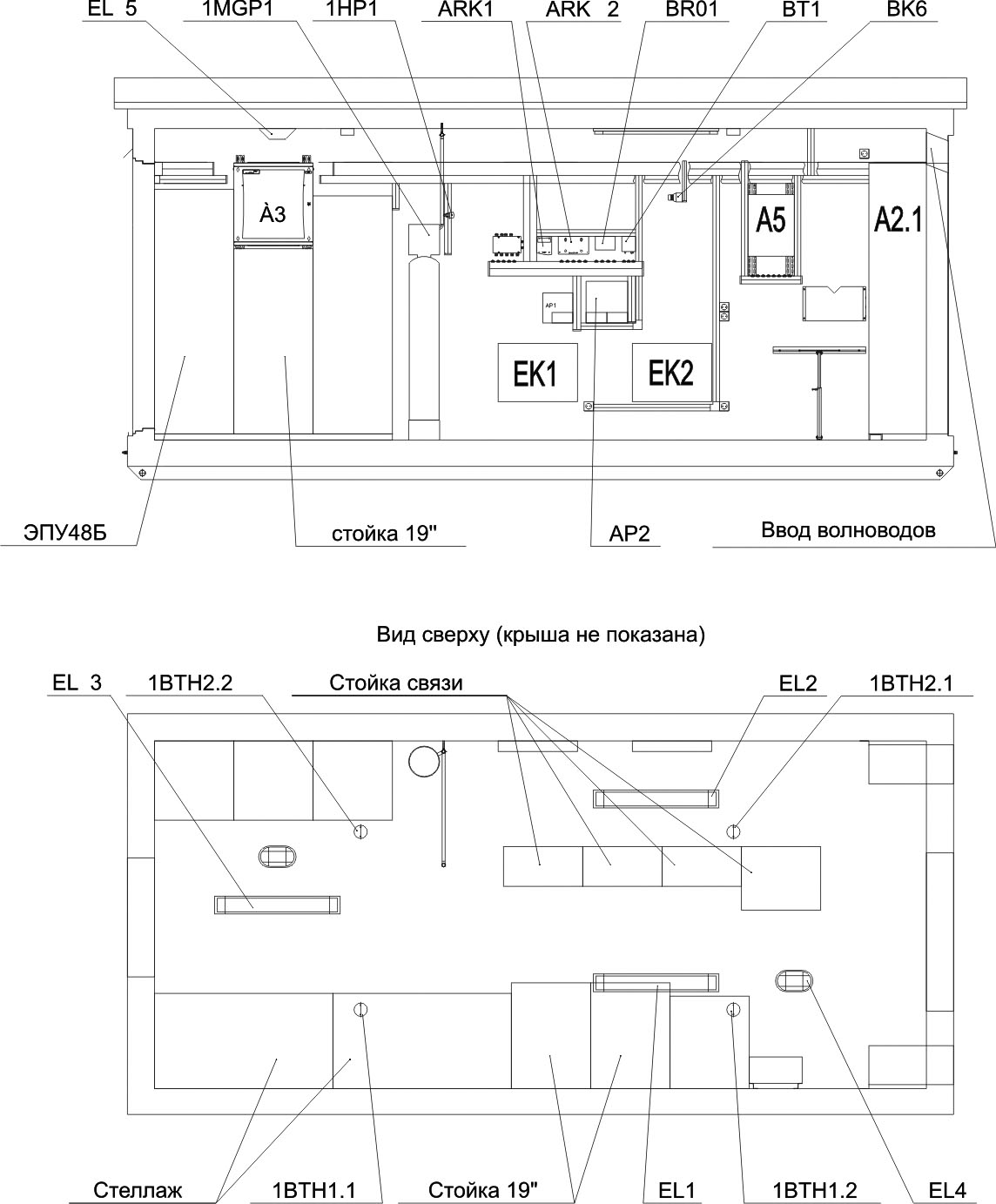

парс3_2

А1.1,А2.1 - Кондиционеры

А2 - Короб высоковольтный

А3 - Щит серверный

А5 - Шкаф ШВ

АР1 - Источник вторичного электропитания

Скат - 1200Д, с аккумуляторной батареей

АР2 - Источник вторичного электропитания

Скат - 2400, с аккумуляторной батареей

ARK1 - Устройство С2000-М (Прибор контрольноый охрана-пожарный)

ARK2 - Устройство Сигнал 20П СМД

ВК6 - Видеокамера МС3651Н-2Х

BR01 - Блок пусковой С2000-СП1

ВТ1 - Прибор 2ТРЬ0А

1ВТН1.1, 1ВТН1.2, 1ВТН2.1, 1ВТН2.2 - Извещатель пожарный ИП 212-73 ПРОФИ-О

ЕК1,ЕК2 - Обогреватель Thermor EVIDENCE 1,5 кВт

EL1...EL3 - Светильник ИЭК ЛПБ 3017 2х36

EL4,EL5 - Светильник ИЭК НПБ 1402 Овал 60 мет.

1НР1 - Сигнализатор СДУ-Н-П

1MGP1 - Модуль газового пожаротушения МГП-16-40



Компоновка оборудования внутри блок-контейнера «ПАРС3»

Технологическое оборудование, предназначенное для контроля состояния и режима работы трубопровода (ПКУ), размещено в блок-контейнере «ПАРС3».



Технические характеристики:

  • Внешние габариты 6х3х3,05 (ДхШхВ);
  • Масса не более 7 тонн.

Конструктивно внутреннее пространство блок-контейнера представляет собой одно помещение. Конструкция блок-контейнера обеспечивает защиту от взлома и несанкционированного проникновения внутрь помещения.



Оснащение:

  • Система электроснабжения;
  • Система освещения (рабочее и аварийное освещение);
  • Система поддержания микроклимата (обогрев, вентиляция, кондиционирование);
  • Система ОПС и АСПТ (газовая);
  • Система видеонаблюдения.



Блок-контейнер (ПКУ) предназначен для размещения технологического оборудования и установки на удаленных и неохраняемых объектах.

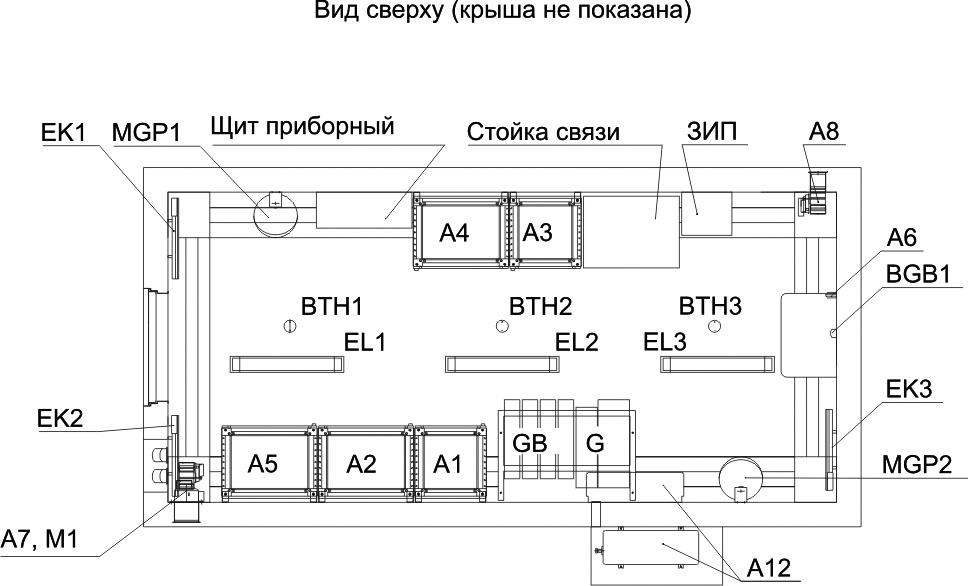

парс3_3

А1 - Щит силовой АВР 03.777

А2 - Щит силовой распределительный ЩСР 00.777

А3 - Щит серверный 04.777

А4 - Щит УСО 1.8

А5 - Щит силовой ЩС 04.777

А6 - Видеокамера AVC-201

А7,А8 - Привод Polar Bear DAN2SN

BGB1 - Извещатель охранный Фотон-15

MGP1,MGP2 - Модуль газового пожаротушения МГП ИМПУЛЬС-20

ВТН1-ВТН3 - Извещатель пожарный ИП212-44 "ДИП-44"

EL1...EL3 - Luna 60 21 01 220-240V, 50 Гц

ЕК1...ЕК3 - Обогреватель NOBO C4F 10XSC_

G - Источник бесперебойного питания АРС Smart-UPS RT SURT10000XLI

GB - Батарея SURT192XLBP

M1 - Вентилятор KV 125М



Компоновка и состав оборудования могут изменяться в зависимости от технического задания заказчика.
