Система автоматики и учета нефти и нефтепродуктов

Комплексная система автоматики резервуарных парков и учета нефти и нефтепродукта

Назначение:

Комплексная система автоматики резервуарных парков и учета нефти и нефтепродукта предназначена для обеспечения стабильного и безопасного функционирования оборудования резервуарных парков, а так же реализации функции товарного учета продукта.

В качестве объектов автоматизации выступают следующее оборудование:

• резервуары хранения продукта;
• устройства размыва донных отложений;
• технологические задвижки резервуарного парка;
• оборудование системы измерения уровня.

Система выполняет следующие функции:

• контроль состояния резервуарного парка и технологического процесса, уровня продукта в каждом резервуаре, уровня подтоварной воды в каждом резервуаре (автоматический замер и ручной ввод данных), физико-химических параметров продукта, скорости заполнения и скорости опорожнения резервуара;
• сигнализация уровней продукта, предельных и аварийных значений скоростей заполнения и опорожнения резервуаров; превышения аварийного и предельного уровней загазованности окружающей атмосферы;
• отображение и архивирование событий в процессе приема, отгрузки и хранения продукта;
• своевременное уведомление диспетчеров о нарушениях технологического процесса обеспечивает автоматический контроль всех показателей на соответствие технологической карте резервуарного парка, об отказах технологического оборудования и датчиков;
• расчет с помощью аттестованных метрологических алгоритмов: средней температуры, объема продукта по каждому резервуару, общего объема продукта, массы продукта в каждом резервуаре, общей массы продукта;
• хранение данных о типе нефти (малосернистая, сернистая, высокосернистая) в зависимости от содержания серы в нефти;
• прогноз наличия продукта и свободных  емкостей за заданное время;
• проведение товарно-коммерческих операций, инвентаризации продукта в парке, составление товарного баланса и формирование соответствующей отчетности;

• передача информации в систему телемеханики.

Реализация системы

Комплексная система автоматики резервуарных парков реализована на современной базе из комплектующих лучших мировых производителей и строится по централизованному принципу на базе ПЛК с функцией горячего резервирования центрального процессора. Для обеспечения связи между элементами системы применены резервированные сети передачи данных с конвертацией в оптоволоконную среду для связи с удаленными объектами.

Особенности:

• экономическая выгода от внедрения

Реализация системы позволяет сократить эксплуатационные расходы, повысить эффективность работы эксплуатационного персонала, обеспечить снижение потерь нефтепродуктов на этапах приема, хранения и отгрузки за счёт повышения точности измерения и учета.

• удобство эксплуатации

Система обеспечивает централизацию и повышение эффективности управления и контроля технологических процессов в резервуарном парке, а так же информационное обеспечение персонала в штатных режимах и в аварийных ситуациях.

• широкий функционал

Возможность выявления неконтролируемых потерь продукта благодаря расчету и учету нормативных потерь при хранении и отпуске продуктов.

• гарантированное качество

Система имеет все необходимые сертификаты и разрешения на применение, соответствует требованиям ОАО «АК «Транснефть».

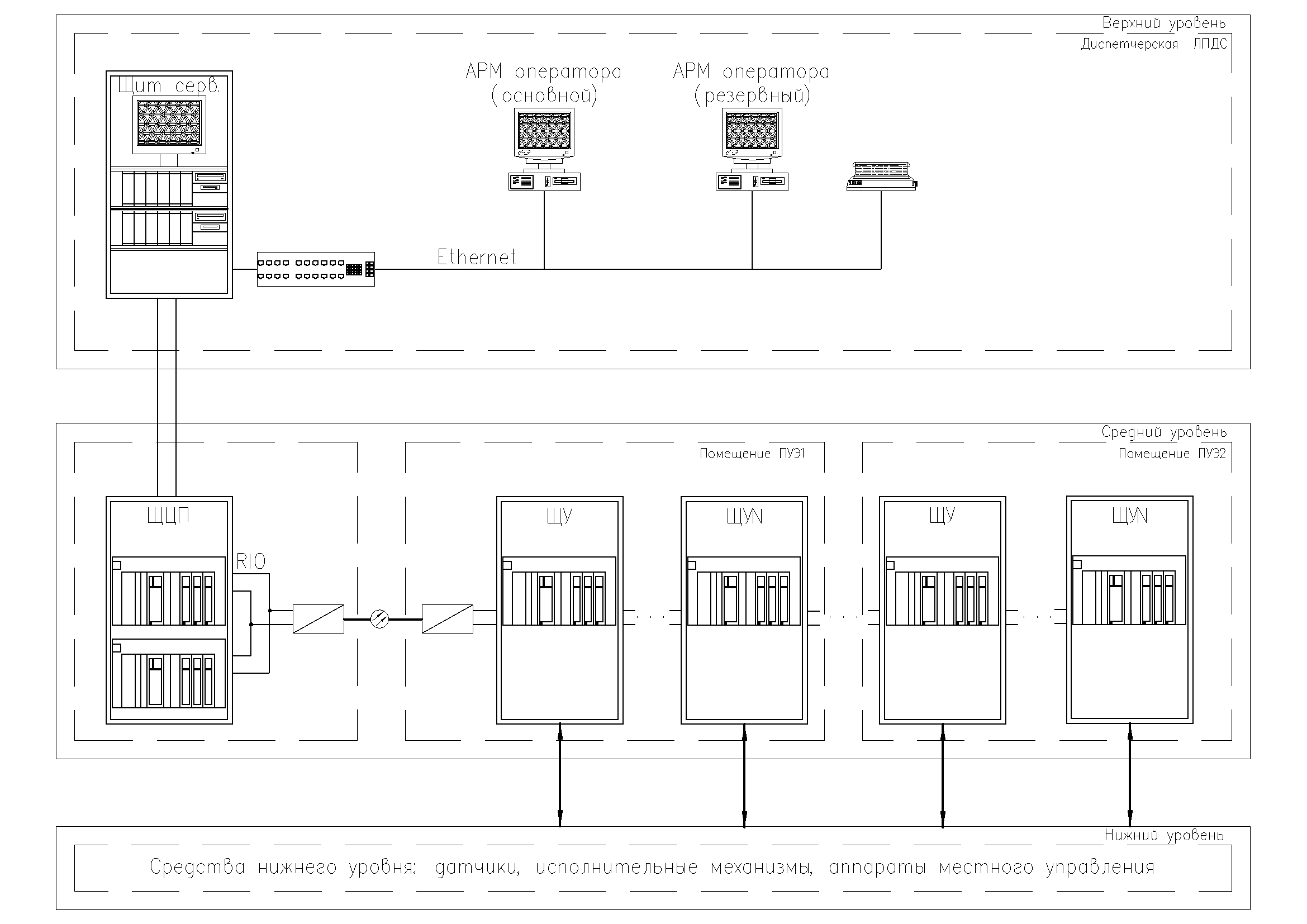

Структурная схема:
