Система пожаротушения и пожарной сигнализации

Комплексная система автоматического пожаротушения объектов добычи, подготовки и транспортировки газа

Назначение:

Комплексная система автоматического пожаротушения предназначена для автоматизации пожаротушения объектов добычи, подготовки и транспортировки газа. Для пожаротушения объектов транспортировки газа используются установки газового пожаротушения модульного или централизованного типа. Для объектов добычи и подготовки газа используются установки водяного-пенного пожаротушения. В общем система выполняет следующий объем функций:

• прием электрических сигналов от ручных и автоматических пожарных извещателей с индикацией номера сработавшего датчика или шлейфа пожарной сигнализации;
• контроль исправности шлейфов ручных извещателей по всей их длине с автоматическим выявлением обрыва или короткого замыкания;
• контроль замыкания шлейфов и линий связи на землю;
• автоматический пуск огнетушащего вещества на защищаемый объект (запуск необходимых насосов для установок водяного-пенного пожаротушения, открытие запорной арматуры);
• задержка выпуска огнетушащего вещества в защищаемое помещение, где возможно нахождение людей;
• отключение автоматического пуска оборудования пожаротушения с сохранением возможности местного (ручного) пуска;
• автоматический контроль исправности электрических цепей исполнительных механизмов, цепей системы оповещения и датчиков технологических параметров;
• автоматический контроль уровней в резервуарах противопожарного запаса воды, в емкости с пенообразователем для установок водяного-пенного пожаротушения;
• автоматический контроль давления в пусковых баллонах, автоматический контроль веса огнетушащего вещества для установок газового пожаротушения;
• включение оповещения (светового/звукового) о пожаре в защищаемом объекте;
• визуализация всего технологического процесса, состояния извещателей или шлейфов пожарной сигнализации, текущих значений измеряемых параметров на экранах АРМ оператора или панели оператора пожарного поста;
• хранение и отображение оперативных и исторических журналов на АРМ оператора и панели оператора за указанный период.

Защищаемые объекты:

• резервуары хранения газа;
• помещения газокомпрессорных станций
• технологические помещения и оборудование УКПГ и др.

В качестве исполнительных устройств системы выступают для установок водяного-пенного пожаротушения:

• резервуара противопожарного запаса воды;
• баки-дозаторы пенообразователя;
• насосы подачи воды, пенораствора;
• объектовые задвижки пожаротушения;
• устройства светового и звукового оповещения.

Для установок газового пожаротушения:

• модули газового пожаротушения;
• весовые устройства;
• объектовая запорная арматура (клапаны);
• устройства светового и звукового оповещения.

Комплексная система автоматического пожаротушения построена по централизованному принципу на базе ПЛК с функцией горячего резервированием центрального процессора. Опрос пожарных датчиков и извещателей реализован на базе сигнализаторов МС-АП во взрывозащищенной оболочке исполнение в Exd оболочке либо с цепью уровня ia, что позволяет значительно сократить кабельную продукцию, за счет приближения интеллекта к контролируемому объекту.

Особенности:

• гибкость

При необходимости система может быть доукомплектована соответствующими модулями, позволяющими решать те или иные задачи по автоматизации управления  установками пожаротушения, может быть изменено количество защищаемых зон и алгоритм пожаротушения без перепрограммирования логических контроллеров, а только с помощью сервисных функций, предоставленных системой.

• универсальность

АСПТ «ЭлеСи» может работать с любыми типами пожарных извещателей (тепловыми, дымовыми, пламени) как с цифровым выходом, так и с дискретным или аналоговым выходом.

• функциональность

Входящие в состав АСПТ «ЭлеСи» устройства позволяют реализовать дополнительные режимы функционирования оборудования (имитация, тестирование, маскирование), защитить систему от несанкционированного доступа, осуществить контроль действия персонала по журналу событий.

• совместимость

АСПТ «ЭлеСи» может строиться на базе тех промышленных контроллеров, на которых сделана АСУ ТП защищаемого объекта, что позволяет заказчику сократить номенклатуру ЗИП, уменьшить затраты на освоение и обслуживание системы.

• гарантированное качество

АСПТ «ЭлеСи» имеет все необходимые сертификаты пожарной безопасности и разрешения на применение «РОСТЕХНАДЗОРА».

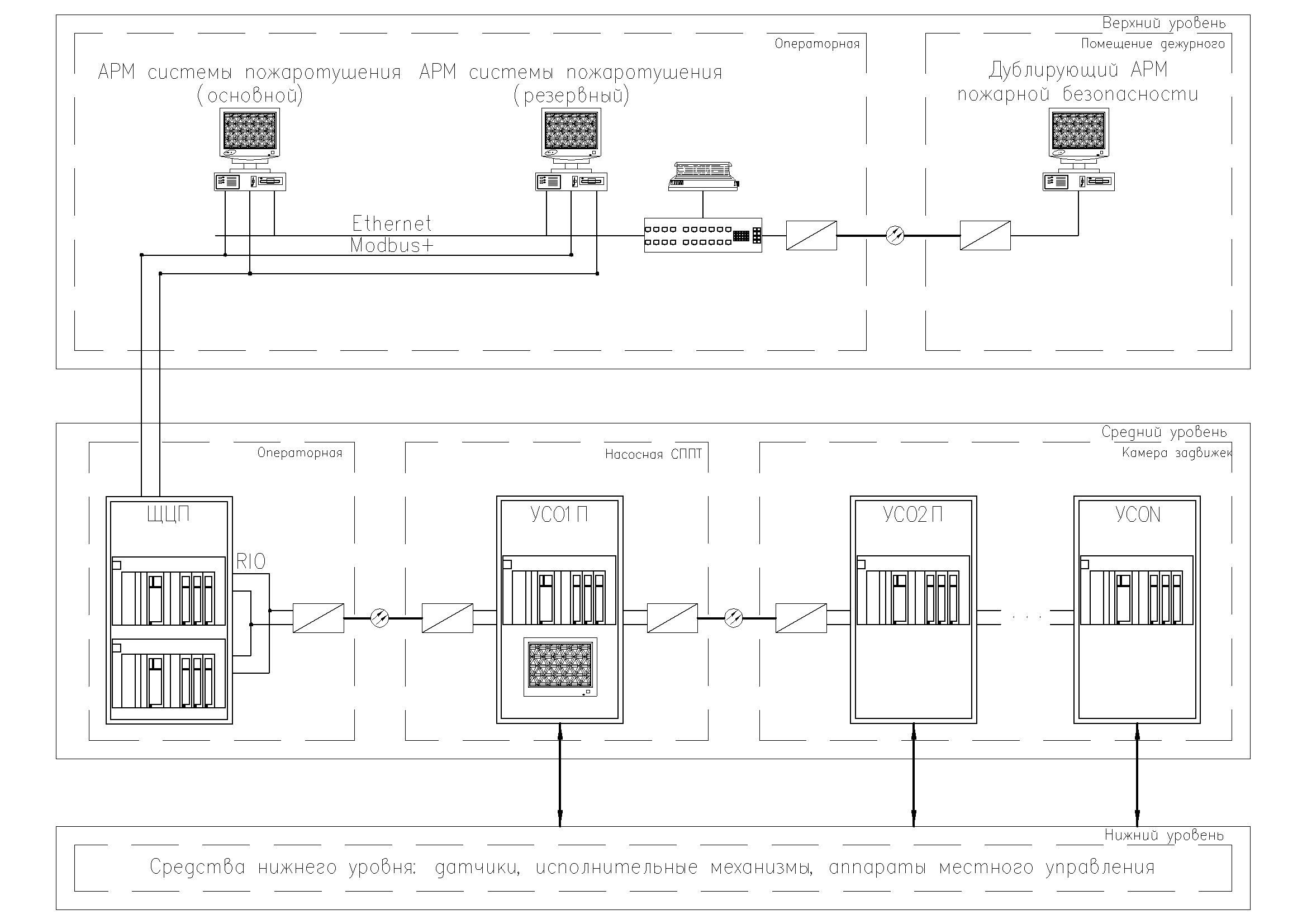

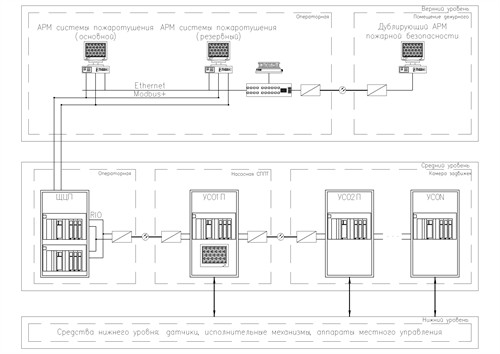

Структурная схема:
