АСТУЭ

Автоматизированная система технического учета электроэнергии для предприятий добычи газа

Назначение:

АСТУЭ предназначена для автоматизации процессов передачи, преобразования, распределения и потребления электроэнергии, а именно:

• процессов технического учета электроэнергии и планирования электропотребления;
• оперативно-диспетчерского управления электроснабжением;
• контроля качества электроэнергии;
• поддержки принятия решений по оптимизации состава, режимов работы и планирования ремонтов электрооборудования на основе анализа накопленных данных о параметрах режима и энергопотреблении и оценки состояния электрооборудования.

АСТУЭ в общем случае включает в себя следующие подсистемы:

• подсистема технического учета электроэнергии.

Организуется при помощи устанавливаемых в точках учета счетчиков электроэнергии, способных производить учет и хранение в энергонезависимой памяти данных об активной и реактивной мощности. Опрос счетчиков осуществляется при помощи контроллера технического учета.

• подсистема контроля качества электроэнергии.

Организуется при помощи устанавливаемых в высоковольтных ячейках ЗРУ приборов контроля качества электроэнергии.

• подсистема телемеханики.

Применяется для управления и сигнализации состояния выключателей вводных и секционных ячеек ЗРУ, КТП, ЩСУ, для проведения измерений тока и напряжения на секциях шин, а также для взаимодействия с другими объектами (например газораспределительная станция, дизельная электростанция, регистратор аварийных процессов, устройства микропроцессорной релейной защиты и автоматики, теплосчетчики, устройства плавного пуска и т.п.). Организуется при помощи устанавливаемых (непосредственно в ячейках или в отдельных шкафах) контроллеров телемеханики. Применяемые контроллеры имеют модульную конструкцию и конфигурируются в зависимости от типов и объема обрабатываемых сигналов.

Все вышеперечисленные подсистемы связываются в единую АСТУЭ при помощи серверного шкафа, оснащенного коммутаторами, маршрутизаторами, серверами. Серверный шкаф также служит в качестве каналообразующего оборудования для связи с другими системами автоматизации предприятия (АСУ ТП, АСУ ПТ, АИИС КУЭ, системой охранной сигнализации и т.п.)

Все объекты автоматизации и происходящие с ними процессы визуализируются на АРМ энергетика и АРМ оперативного персонала (дежурного электрика).

На АРМ энергетика выводится информация для контроля качества электроэнергии, мониторинга состояния электрооборудования. С АРМ оперативного персонала имеется возможность управления электрооборудованием, а так же выполнение функций мониторинга, диагностики аварийных состояний электрооборудования, контроля электропотребления.

На АРМ энергетика и АРМ оперативного персонала при помощи программных средств могут быть реализованы подсистемы документооборота и подсистема администрирования и диагностики. В рамках этих подсистем возможна организация выдачи оперативных документов (мнемосхем, графиков, рапортов) и отчетов по запросам операторов системы и в заданные промежутки времени для установленных пользователей.

Особенности:

• универсальность

Благодаря применяемым техническим средствам сбора и обработки данных в АСТУЭ могут быть включены измерительные преобразователи различных конфигураций и производителей (в том числе зарубежных);

• наглядность

Все процессы контролируемого энергохозяйства возможно визуализировать как на экране монитора, так и путем генерации отчетов как по всему энергохозяйству в целом, так и для отдельных потребителей электроэнергии;

• модульность

АСТУЭ выполняется с учетом индивидуальных особенностей энергохозяйства предприятия и может быть расширена в соотвествии с расширением производства. Возможен поэтапный ввод в эксплуатацию системы, если по техническим или финансовым причинам нерационально создавать АСТУЭ для всего энергохозяйства в целом;

• эффективность использования

Применение АСТУЭ дает как немедленный экономический эффект за счет снижения энергопотребления, так и косвенный, за счет рационального управления энергоресурсами предприятия. Данные АСТУЭ можно применить для расчета необходимого энергопотребления при изменении структуры предприятия или объемов энергохозяйства.

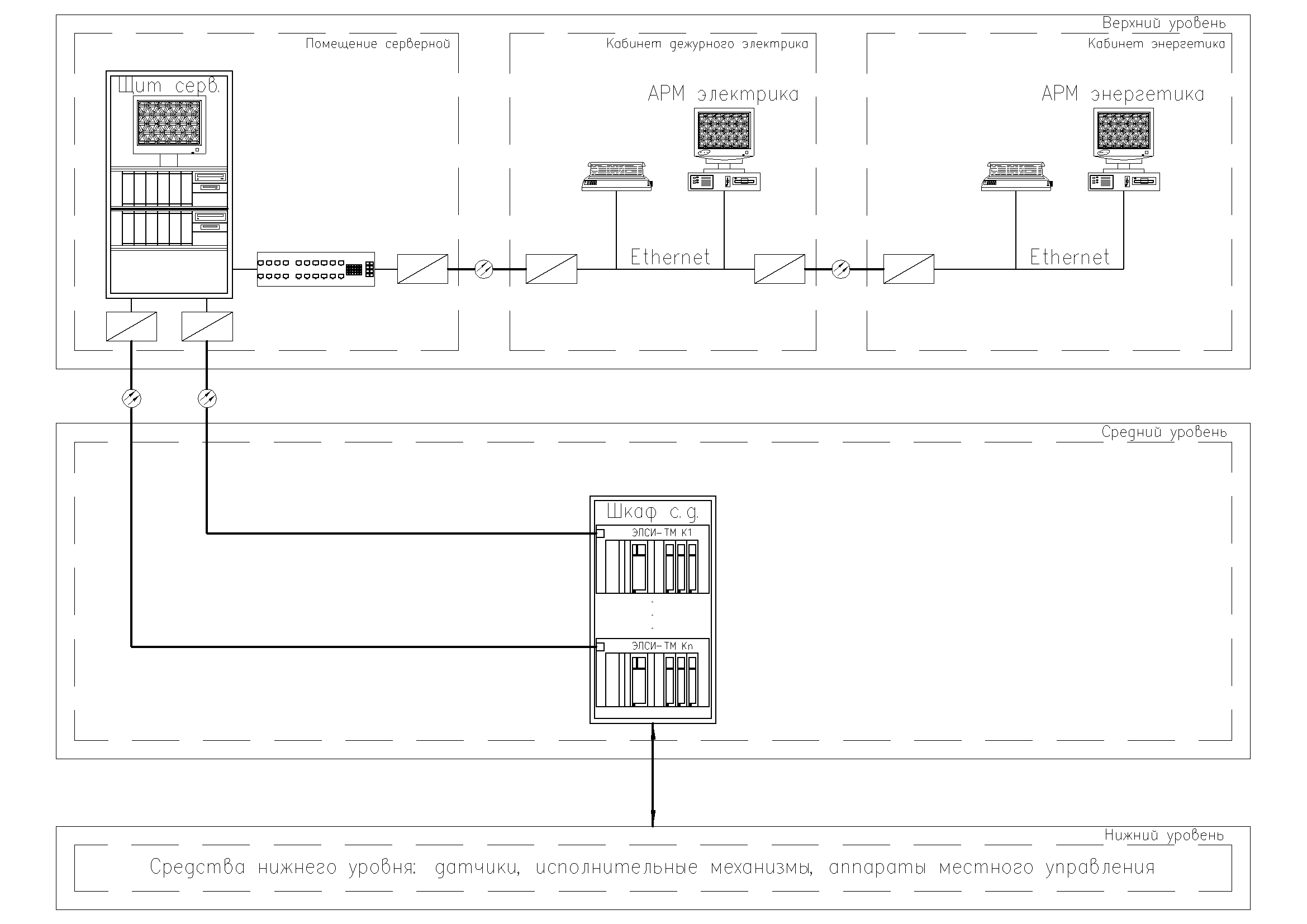

Структурная схема:
