Программно-технический комплекс «АСТ 1150»

Программно-технический комплекс "АСТ 1150" является современным решением для создания новых и модернизации существующих автоматизированных систем технологического управления подстанциями любого масштаба и сложности. ПТК «АСТ 1150» отвечает требованиям, предъявляемым к АСУ ТП в энергетике на сегодняшний день, и позволяет решать перспективные задачи по увеличению интегрированности и гибкости управления энергетическими системами.

Функции ПТК "АСТ 1150"

• прием и передача данных по протоколам МЭК 60870-5-104 и МЭК 60870-5-101, в соответствии со стандартом ОАО «ФСК ЕЭС» СТО 56947007-29.240.034-2009 «Руководящие указания по выбору объемов телеинформации при проектировании систем технологического управления электрическими сетями»;
• измерение и сбор параметров работы электрической сети;
• контроль режимов работы высоковольтных трансформаторов, выключателей, компенсаторов реактивной мощности, аппаратуры управления и каналов связи;
• выдача сигналов управления на исполнительные устройства и механизмы, установленные на подстанциях с напряжением до 1150 кВ;
• мониторинг текущего режима и состояния главной схемы подстанции;
• технический учет электроэнергии и балансные расчеты;
• автоматическая синхронизация с внешним эталонным источником астрономического времени и присвоение всем сигналам меток времени с требуемой точностью 1 мс;
• визуализация и управление технологическим процессом на базе унифицированных экранных форм, разработанных в соответствии со стандартами ОАО «ФСК ЕЭС»;
• сбор и передача на АРМ оперативной, отчетной и ретроспективной информации;
• генерация и регистрация сообщений о предаварийных, аварийных и послеаварийных событиях;
• отображение графиков изменения значений сигналов во времени в оперативном и историческом режимах;
• ведение архивов измеряемых и рассчитываемых значений, а также команд управления (время хранения не ограничено);
• обеспечение формы предоставления отчетов в соответствии с требованиями Заказчика;
• обеспечение доступа к экранным формам с разделением прав и возможностью дистанционного доступа через WEB-интерфейс;

Состав ПТК "АСТ 1150"

• измерительные преобразователи (цифровые, аналоговые) с отображением технологических параметров, таких как ток по каждой фазе, напряжение фазное и линейное, частота сети, активная и реактивная мощности;
• щиты УСО/телемеханики на базе ПЛК ЭЛСИ-ТМ (ЭлеСи), TM 1703 ACP и AK 1703 ACP (Siemens) - контроллеры состоят из функциональных модулей, реализовано резервирование ЦП и каналов связи;
• сервер (ввода/вывода, истории, точного времени) в промышленном исполнении;
• Резервируемый АРМ оператора с двумя мониторами;
• SСADAInfinity (одновременная обработка до 500 000 тегов) - работа со стандартными решениями Microsoft Windows;
• прикладное программное обеспечение - реализовано дистанционное конфигурирование;
• комплект сервисных инструментов (сервисное ПО, пульт инженера).

Основные характеристики ПТК "АСТ 1150"

Каналы связи	Волоконно-оптические или электрические сети на базе стандарта Ethernet. Низкоскоростные коммуникационные сети стандарта RS232/422/485 Беспроводные технологии передачи данных (радиомодемы, спутниковые и сотовые сети).
Скорость передачи данных	стандарт RS232/422/485 - до 921 600 бит/с, по Ethernet (TCP/IP) - 10/100 Мбит/с
Протоколы связи	МЭК 61850, МЭК 60870-5-104,  МЭК 60870-5-101, МЭК60870-5-103, Modbus.
Передача телеинформации в диспетчерские центры	Время запаздывания передачи ТИ и ТС не более 1 секунды
Измерительные каналы (аналоговые сигналы)	0…1/5 А, 0…100 В, 0…20 мА, -10…+10 В
Ввод/вывод дискретных сигналов	≈/= 12 В, ≈/= 24 В, ≈/= 110 В, ≈/= 220 В
Время автономной работы щитов УСО/телемеханики	не менее 3 часов
Срок службы устройств	15 лет

Преимущества ПТК "АСТ 1150"

• совместимость

ПТК "АСТ 1150" позволяет использовать существующее оборудование подстанции (системы телемеханики, РАС, ПА, РЗА и прочие) без доработок и замены составных компонентов. При сопряжении с существующими системами сторонних производителей ПТК "АСТ 1150" оперирует стандартными протоколами связи МЭК-60870-5-101, МЭК-60870-5-104, Modbus RTU, в качестве дополнительной опции реализована поддержка устаревших протоколов, таких как  ГРАНИТ, АИСТ.

• надежность

Оборудование, применяемое в ПТК «АСТ 1150» обладает высокой степенью отказоустойчивости, что подтверждается стабильной работой в разных климатических и эксплуатационных условиях, в том числе на удаленных необслуживаемых объектах. Реализовано резервирование модулей центральных процессоров контроллера и серверов SCADAInfinity. Производство ПТК «АСТ 1150» на всех этапах организовано в соответствии с требованиями стандарта ISO 9001.

Цифровые измерительные преобразователи монтируются в отдельные навесные корпуса, с установкой в них обогревающих элементов для уличного исполнения, с обеспечением степени защиты до IP65. Это сокращает расстояние измерительных цепей от трансформаторов тока, что в свою очередь повышает точность проводимых измерений.

• удобство пользователя

Для диспетчеров реализован доступ к оперативной информации АСТУ с любых удаленных устройств посредством Internet. Система защищена от несанкционированного доступа, посредством специализированных программных модулей безопасности и идентификации прав пользователей SCADAInfinity.

Для служб эксплуатации реализовано дистанционное конфигурирование программного обеспечения контроллеров, терминалов РЗА, что позволяет существенно сократить время перенастройки оборудования автоматики и телемеханики подстанции.

• масштабируемость

ПТК «АСТ 1150» разработан с учетом дальнейшего поэтапного увеличения производительности системы при расширении количества обрабатываемых данных в АСТУ подстанции.

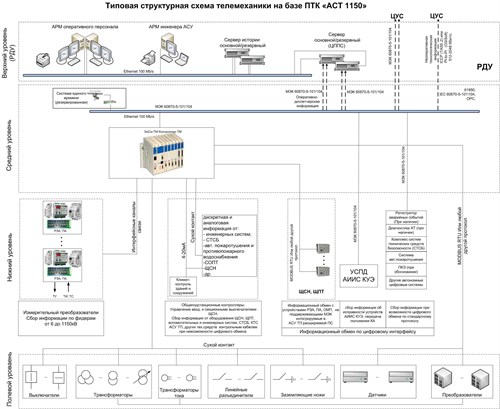

Типовая структурная схема телемеханики на базе ПТК «АСТ 1150»

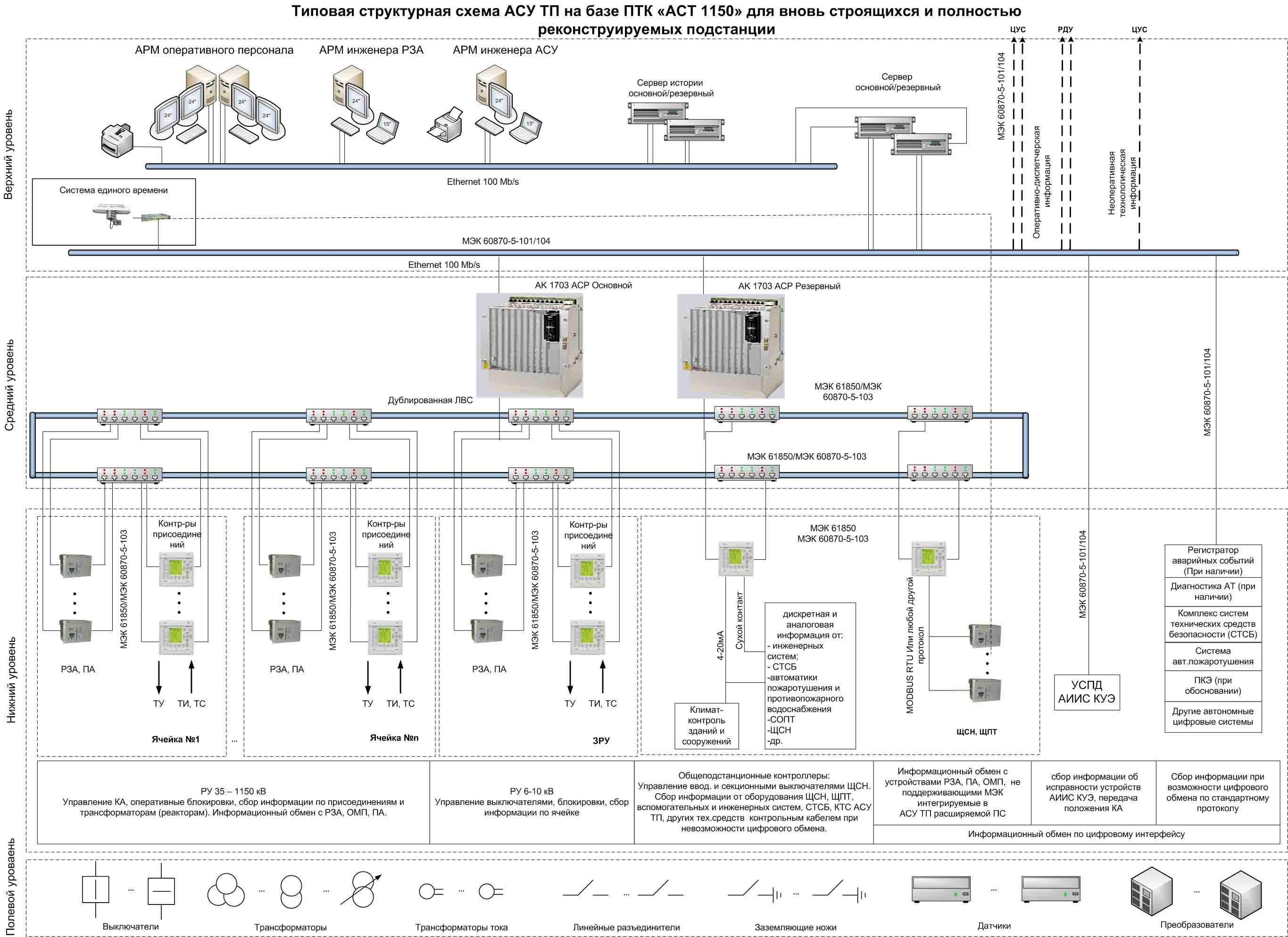

Типовая структурная схема АСУ ТП на базе ПТК «АСТ 1150» для вновь строящихся и полностью реконструируемых подстанции
