Система телемеханики межпромысловых нефтепроводов

Назначение:

Система телемеханики предназначена для контроля и управления технологическим оборудованием межпромысловых нефтепроводов, включающим в себя: пункты контроля и управления,  узлы запорной арматуры, камеры пуска средств очистки и диагностики, а также концевые сооружения.

Система линейной телемеханики межпромысловых нефтепроводов строится по трехуровневому принципу

К верхнему уровню системы относятся единый центр управления в составе:

• сервера ввода-вывода с поддержкой резервирования
• диспетчерские и инженерные автоматизированные рабочие места
• коммуникационное и офисное оборудование

Средний уровень выполнен в шкафах напольного или настенного исполнения и включает в себя:

• программируемый логический контроллер,
• искробезопасные преобразователи,
• систему гарантированного электропитания с контролем текущего качества напряжения и защитой от перенапряжений,
• устройства защиты от коммутационных и грозовых помех.

Нижний уровень включает в себя:

• датчики давления, расхода, термопреобразователи и прочие,
• сигнализаторы загазованности, прохождения скребка, затопления ёмкости утечек и прочие,
• электроприводные задвижки, реклоузеры, насосы откачки утечек,
• подсистема охранно-пожарной сигнализации и контроля доступа,
• подсистема жизнеобеспечения блок-контейнера.

Система выполняет следующие функции:

• сбор информации с подконтрольных объектов о состоянии технологических параметров, в том числе данные для работы системы обнаружения утечек;
• управляющее воздействие на подконтрольные объекты (управление запорной арматурой, задание уставок телерегулирования);
• контроль прохождения средств очистки и диагностики;
• обеспечение охранной сигнализации объектов (вскрытие колодцев, ПКУ, шкафа);
• обеспечение пожарной защиты блок-контейнера;
• передача информации на вышестоящий диспетчерский пункт с помощью событийного протокола;
• визуализация технологического процесса транспорта продукта;
• выдача информативных и тревожных сообщений, в случае нарушения штатного режима работы трубопровода;
• ведение истории изменения технологических параметров;
• диагностирование оборудования;

• формирование различных сводок и отчетов.

Особенности:

• гибкость

Возможность реализации на различных видах оборудования, в зависимости от предъявляемых требований и бюджета проекта.

• совместимость

Использование открытых стандартов позволяет обеспечить совместимость с любым оборудованием и с любой локальной системой автоматики. Комплексы телемеханики оснащаются оборудованием для работы в различных средах передачи данных - физические линии связи, каналы связи тональной частоты, радиоканал, волоконно-оптический, GSM, спутниковый канал связи - через интерфейсы RS-232, RS-485, Ethernet.

• живучесть

Использование оборудования разработанного для эксплуатации в жестких режимах работы позволяет увеличить общую устойчивость системы к воздействию внешних факторов, таких как качество напряжения, температурный диапазон, нестабильные каналы связи. При варианте поставки среднего уровня системы в комплектных блок-контейнерах обеспечивается высокая вандалозащищенность оборудования на удаленных объектах.

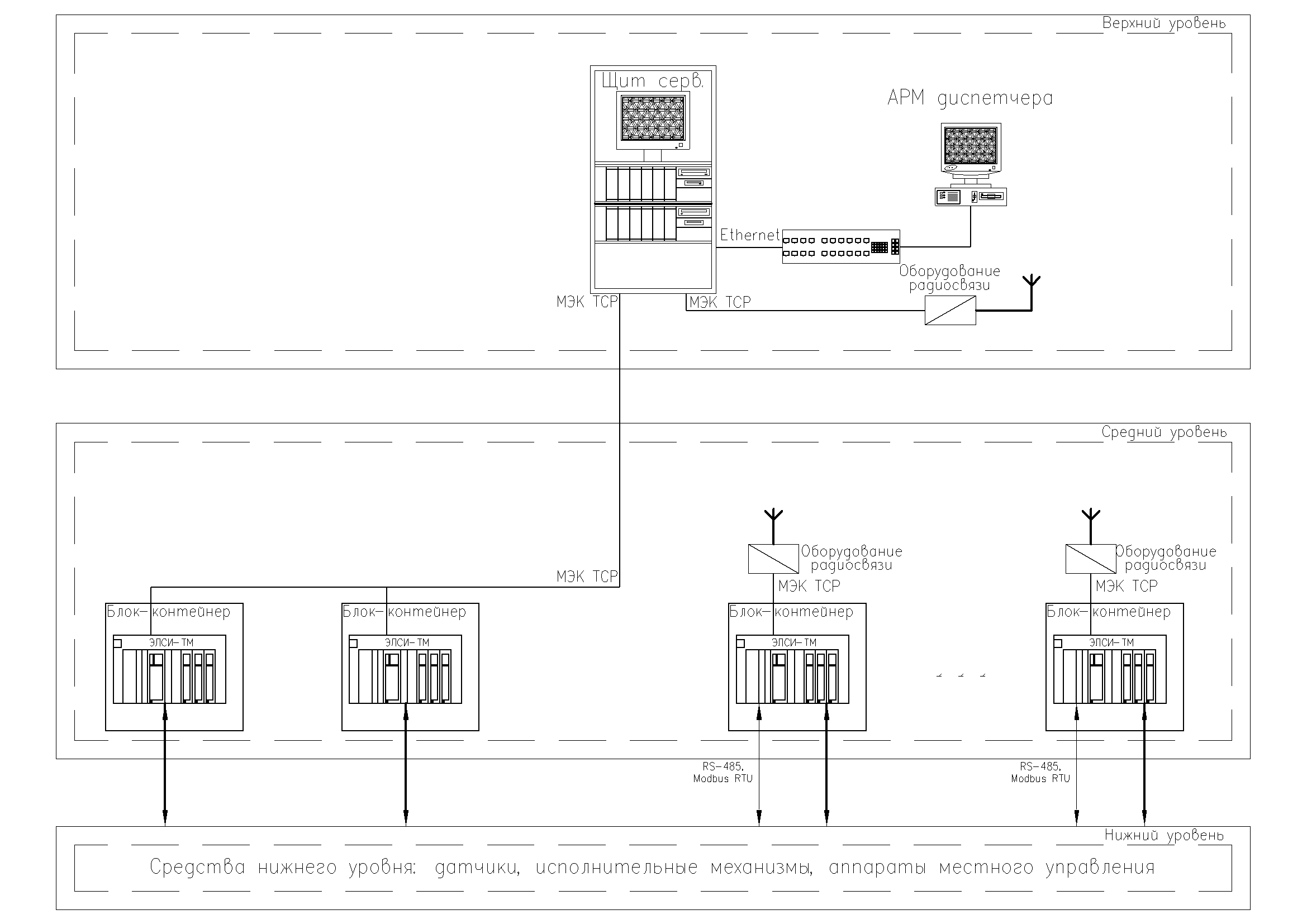

Структурная схема:
